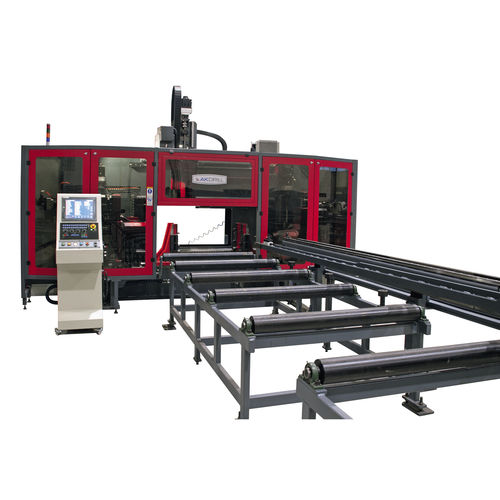

CNC-Bohranlage 2 ADM 1200

für Trägermit 3 Spindeln

Alle 2ADM-Systeme sind gleich den 3ADM; mit Ausnahme der zusätzlichen z-Achsen zu den x- und y-Achsen auf 3ADM. Bei 2ADM wird der Balken angetrieben und nach einmaliger Bohrung in die nächste Bohrposition gebracht. Jedoch können, wie es für 3ADM der fall ist, Balken gebohrt werden, ohne sie über die Länge der Balken von 500 mm zu fahren zu müssen. D.O.T. (Optional) Markiereinheit, Dreh- und Axialbewegungen werden durch Servomotor durchgeführt. Nur das Blockieren der Klemmbacken- und Blockierklemmbackentischbewegungen sind hydraulisch. Es kann auf dem Feld 60 × 150 mm markiert werden. Buchstabenhöhe = 12 mm. Es gibt keine Notwendigkeit, das Profil während der Markierung zu bewegen. Denn der Markierungskopf fürht den Dreh- und den Axialfortschritt aus. Die Markierkopf-Druckkraft wird mit der hydraulischen Schneideinstellung bestimmt. Anreißmarkierungseinheit (optional) Die Markierungseinheit ist als regulärer Satz in ATC enthalten. Es dreht 18.000 U /min bei 6 bar Luftdruck und führt Markierung mit Hartmetall-Einsatz auf der Spitze. Es ist möglich, die Markierungstiefe auf jede gewünschte Tiefe einzustellen, wobei die eingestellte Tiefe mit einer Markierungseinheit garantiert ist, die +/- 7,5 mm Offset aufweist.
