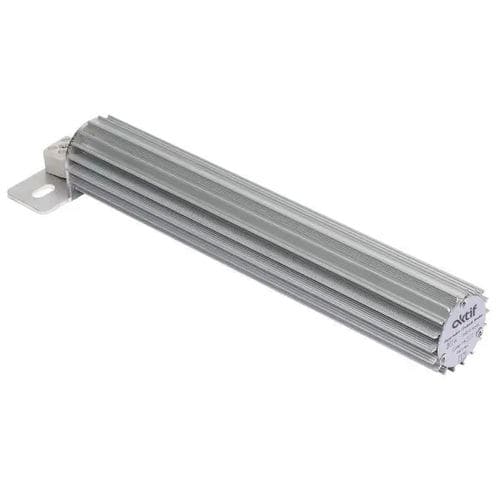

Drahtgewickelter Widerstand FRD Series

SchaltnetzteilIsolationDämpfung

Ferroresonanz ist ein nichtlineares Resonanzphänomen, das Stromnetze betrifft. Die Schaltung muss mindestens die folgenden Schaltungselemente enthalten, damit sie als Ferroresonanz definiert werden kann: - Nichtlineare sättigbare Induktivität (Beispiel; Transformator) - Kondensator - Widerstand In einem Stromkreis, der aus diesen Elementen besteht, ändern sich durch die Änderung der Werte eines elektrischen Bauteils die Strom- und Spannungswerte an den Klemmen der anderen Bauteile schlagartig. Die Ferroresonanz löst einige Schaltvorgänge aus, wie z. B. das Abweisen von Lasten, das Ein- oder Ausschalten eines Transformators oder das Einschalten eines Leistungsschalters. Die Ursachen für diese Gefahr können wie folgt aufgelistet werden: - Leerlauf oder Betrieb mit geringer Last am geerdeten Sternpunkt des Systems - Fehler in der Isolierung, - Überlastung oder Leerlauf des Spannungswandlers - Vertauschen von einer oder zwei Phasen - Unsymmetrie aufgrund von Anschlussfehlern - Schalten von Transformatoren oder Kondensatoren - Anschluss von Leistungstransformatoren mit geringer Last an ein Netz mit Kurzschlusslast - Lange und / oder kapazitive Kabel, die einen Transformator speisen - Blitzeinschlag in Übertragungsleitungen Wenn die Ferroresonanz auftritt, treten einige der unten aufgeführten Symptome auf: - Langfristige Überspannungen Phase-Phase oder Phase-Neutral - Langfristige Überströme - Verzerrung der Strom- und Spannungswellenformen - Verschiebung der Sternpunktspannung - Überhitzung des Transformators (bei Nulllast) - Lastrauschen in Spannungswandlern und Überhitzung von Kern und Primärwicklungen - Störungen, die durch thermische Effekte oder Isolationsdurchbrüche an elektrischen Materialien verursacht werden (Kondensatorbatterien, Strom- und Spannungswandler usw.)
