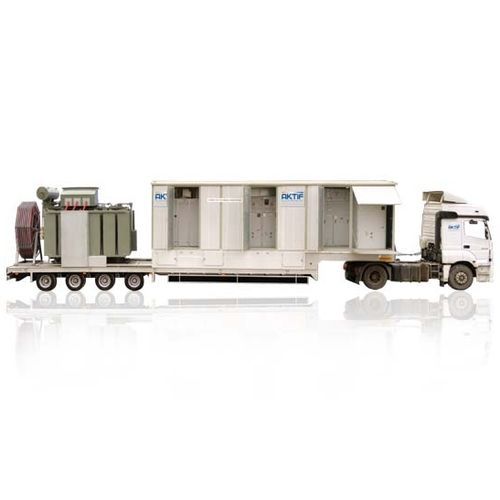

Mobiles Umspannwerk SMS-2 Series

für VerteilerMittelspannungstransformatorfür äußeren Bereich

Die mobilen Umspannwerke der Serie SMS-2 sind mobile Verteiler- und Transformatorstationen für die Erzeugung und Verteilung von Strom mittlerer Leistung. Mobile Umspannwerke sind speziell für die Anforderungen des Projekts als Anhänger, Plattform / Skid, Waggon oder Schiffstyp konzipiert. Mobile Umspannwerke der Serie SMS-2 werden speziell für Leistungen bis zu 31,5 MVA, Primärspannungen bis zu 40,5 kV und Sekundärspannungen bis zu 24 kV entwickelt und hergestellt. Sie bestehen im Wesentlichen aus den folgenden Hauptkomponenten; - Primäre Mittelspannungs-Schaltanlagen - Leistungstransformator - Sekundäre Mittelspannungs-Schaltanlagen - Stahl-Kiosk der Serie SCK-1 oder Sandwich-Paneel-Kiosk der Serie SCK-2 für primäre und sekundäre MS-Schaltanlagen stehen 3 verschiedene Lösungen zur Verfügung; - Luftisolierte metallgekapselte Schaltanlagen der Baureihe SNC oder SMC - Luftisolierte metallgekapselte Schaltanlagen der Baureihe SME - Gasisolierte Schaltanlagen Leistungstransformator: Leistungstransformatoren können in der für die Projektanforderungen geeigneten Spannungsebene und mit einer maximalen Leistung von 31,5 MVA eingesetzt werden. Die Leistungstransformatoren werden speziell für den mobilen Einsatz entwickelt und hergestellt, wobei die Abmessungen und das Gewicht den internationalen Straßenverkehrsvorschriften entsprechen, um eine maximale Mobilität zu gewährleisten. Es ist möglich, Transformatoren mit verschiedenen Anschluss- und Kühlungsarten wie Öltyp oder Trockentyp zu verwenden. Kontroll- und Schutzpaneele: Die Überwachung, die Steuerung und der Schutz aller Geräte in der Mobilen Umspannstation werden durch interaktive Positionsanzeigen und mimische Diagramme auf dieser Tafel gewährleistet. Diese Schalttafel besteht aus Schutzrelais, Energieanalysatoren, Zählern, Positionsanzeigen und anderen Geräten.
