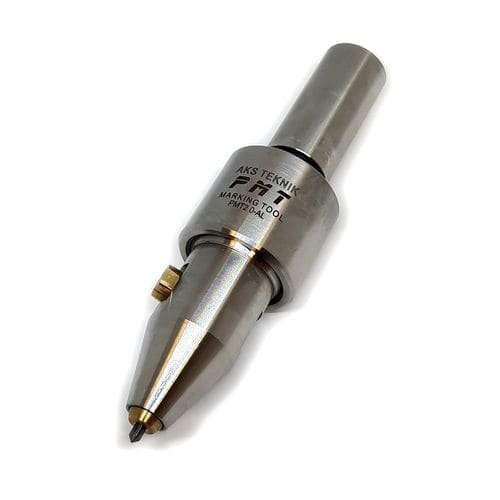

Pneumatischer Markierwerkzeug PMT-20AL

Nadelprägefür Robotikfür CNC-Maschinen

PMT20-A ist ein pneumatisches Nadelpräge-Werkzeug. Geeignet für CNC-Maschinen und Roboter-Anlagen. PMT20-A ermöglicht die Beschriftung direkt an der Maschine, somit muss nach der Fertigung keine Nachbeschriftung erfolgen. Da der Beschriftungsvorgang auf der CNC-Maschine läuft, müssen die Bauteile nicht erneut gespannt werden, womit die Kosten gesenkt werden können. Hierdurch werden auch Fehler in der Nachbearbeitung vermieden. Mit PTM können alle Flächen (bearbeitet oder Rohfläche) beschriftet werden. Das Werkzeug kompensiert die Höhenunterschiede automatisch. Durch Beschriftungsnadel aus Hartmetall können weiche oder harte Materialien sehr leicht beschriftet werden. Betriebsparameter - Luftdruck: 5-8 bar Spindle-Drehzahl: stehender Spindel oder Mindestgeschwindigkeit Vorschub: 2000 mm/min Beschriftungsabstand: beginnend mit 6-8 mm. Bei jedem Versuch wird 0,5 mm beschriftet, bis die Schrift erkennbar ist. Danach wird in der Z-Achse nochmal 0,5 mm angenähert. In der Z-Achse wird in rapider Geschwindigkeit an das Bauteil herangefahren Der Anwender kann Schwingungsrate der Beschriftungsnadel mit einstellbaren Kompensation einstellen. Durch Reduzierung der Frequenz kann die Kompensation erhöht werden. Durch Erhöhung der Frequenz erreichen sie höhere Vorschubgeschwindigkeiten.
