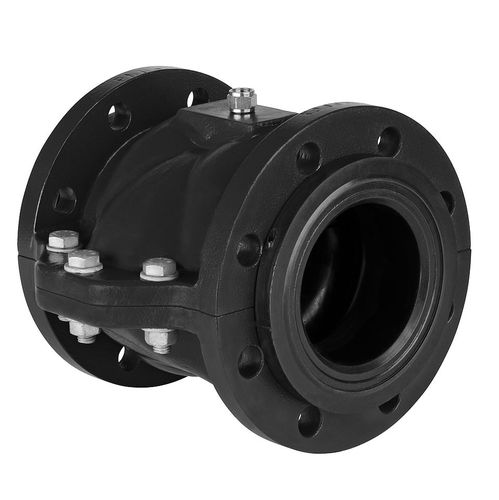

Quetschventil RVA

pneumatisch gesteuertSpülFlansch

Optimal dicht für Feststoffe! Absolut freier Produktdurchfluss → Keine Druckverluste + keine Verstopfungen! Der robuste für härteste Ansprüche! Kundenfreundlicher Manschettenwechsel! Höchste Sicherheit → keine beweglichen Bauteile! Die pneumatischen Quetschventile der Serie RVA sind standardmäßig in den Nennweiten DN25 bis DN 350 verfügbar. DN 400 und DN 450 auf Anfrage erhältlich. Sie sind standardmäßig mit einem Flanschanschluss konform DIN EN 1092 (PN10/16) ausgeführt. Auf Anfrage können die pneumatischen Quetschventile der Serie RVA auch mit einem Flanschanschluss nach ANSI B 16.5- 150lbs realisiert werden. Quetschventilaufbau Serie RVA Die pneumatischen Quetschventile der Serie RVA bestehen aus dem Herzstück jeden Quetschventils, der Manschette, und einem zweigeteilten (Halbschalen) Gehäuse. Die Quetschventilmanschette befindet sich im Gehäuse des pneumatischen Quetschventils der Serie RVA mittig zentriert aufgrund der beiden Flanschenden des Gehäuses und der Geometrie der Manschette. Die beiden Gehäusehälften werden mit einer PTFE-Dichtschnur druckdicht zueinander abgedichtet.
