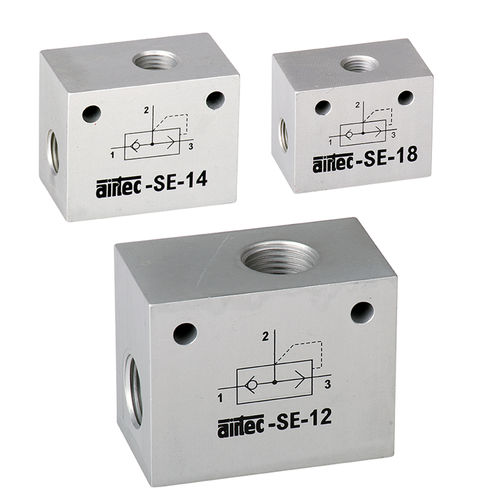

Kugelventil SE series

pneumatisch gesteuertfür LuftAluminium

Medium Gefilterte, ölfreie und getrocknete Druckluft nach ISO 8573- 1:2010, Klasse 7:2:4 - frei von aggressiven Bestandteilen.Abweichend davon muss der Drucktaupunkt mindestens 10°C unter der tiefsten auftretenden Umgebungstemperatur sein. Werkstoffe Gehäuse: Al eloxiert, Dichtungen: NBR Ausführungen nach 2014/34/EU (ATEX) lieferbar. (Kap. 13) Die vom Steuerventil nach 1 strömende Luft hat ungehinderten Durchfluss nach 2 (Zylinderanschluss). Wenn das Steuerventil auf Entlüftung schaltet, wird 1 drucklos. Das Schnellentlüftungsventil schaltet auf Durchfluss von 2 nach 3,d. h. die Luft aus dem Zylinder strömt bei 3 direkt ins Freie. Zur Geräuschminderung kann bei 3 ein Schalldämpfer eingesetzt werden. Um Staudruck zu vermeiden, sollte der Schalldämpfer ausreichend groß dimensioniert sein. Das Gewinde bei 3 ist jeweils größer als das Gewinde bei 2 und 1.
