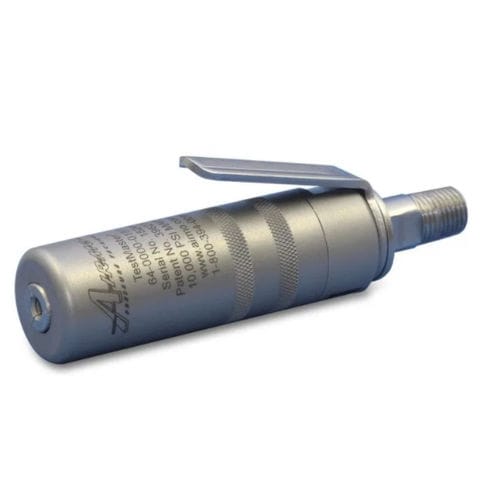

Relativ-Druckmesssonde TestMaster®64

analogfür die Luftfahrtindustriefür Automobilanwendungen

Die patentierten hydrostatischen Prüfwerkzeuge der Serie TestMaster® Modell 64 sind speziell für das Greifen und Abdichten von Rohren mit glatten Enden konzipiert. Die Sicherheitsfeder klemmt das Rohr vor, und der Klemmmechanismus sorgt für einen konstanten, sicheren Halt während des Arbeitszyklus. Die Werkzeuge sind mit manueller Hebelbetätigung oder pneumatischer Betätigung erhältlich. Das Werkzeug kann für eine Vielzahl von Dienstleistungen verwendet werden, einschließlich Wasser, Öl oder andere Flüssigkeiten auf Anfrage. Das Werkzeug der Serie 64 eignet sich für hydrostatische Druckprüfungen bis zu 689 bar (10.000 psi) gemäß militärischen, nuklearen, Automobil- und Luftfahrtspezifikationen einschließlich API, ASTM, ASME, ISO, DIN und BS. Das kompakte, ausgewogene Design eignet sich besonders für beengte Arbeitsbereiche, wie z. B. Flugzeugleitungen oder Heiz- und Kühlsysteme. Das Werkzeug der Modellreihe 64 eignet sich für standardmäßige und metrische Rohr- und Fittinggrößen von 0,08 Zoll bis 1,66 Zoll. OD (2,0 mm bis 42,2 mm OD) im Durchmesser. Spezifikationen Beschreibung (689 bar) Rohr-AD-Bereich: - 0.08 in. bis 1.66 in. OD (2,0 mm bis 42,2 mm OD) Dienstleistungen: - Wasser, Öl oder andere Flüssigkeiten auf Anfrage Geschwindigkeit: - Voller Durchfluss, hohe Vorfüllmenge Spannzangengriff und Dichtung: - am Rohr-AD Greifen: - Druckkompensierte Konstruktion für sicheren Betrieb Werkzeugbedienung: - Hebelbetätigt Hebelspannzangenentriegelung: - Schnelles Entfernen des Werkzeugs Markierungsarme Spannzangen: - Verhindert das Zusammenbrechen und die Beschädigung des Rohrendes Kompaktes, ausbalanciertes Design: - Einfacher Einsatz bei begrenztem Platzangebot Anwendungen Das TestMaster®-Werkzeug der Modellreihe 64 wird für eine Vielzahl von Druckprüfungsanwendungen eingesetzt. Hydrostatische Druckprüfung Dichtheitsprüfung Prüfung der Rohrproduktion Prüfung von Rohren und Systembaugruppen Reinigungsanwendungen
