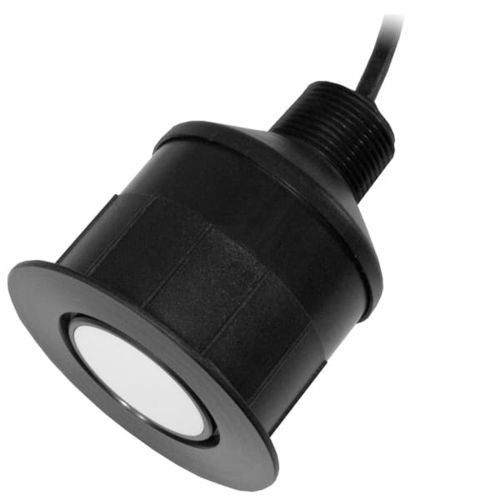

Zylinderförmiger Ultraschallwandler AR50 Airducer®

piezoelektrischakustischUltraschall

Anwendungen: - Füllstandmessung - Durchfluss im offenen Kanal - Umgehung von Hindernissen - Annäherung Merkmale: - Robuste, abgedichtete Konstruktion - Gehäusedesign zur Aufnahme von Transceiver und Signalverarbeitungselektronik - Montagekappe mit BSP-, NPT- oder M32-Gewinde erhältlich - Standardmäßige interne Abschirmung Optionen: - Komplette Baugruppe mit Standardkabellängen erhältlich - Montagekappe mit BSP-, NPT- oder M32-Gewinde erhältlich - 10 KΩ-Thermistoren sind zur Temperaturkompensation erhältlich - Erhältlich im PVDF-Gehäuse für den Einsatz in chemisch aggressiven Umgebungen Spezifikationen: - Betriebsspitzenfrequenz: 50 kHz - Minimale Sendeempfindlichkeit: 106 dB re, 1µPa/V bei 1 m bei bester Sendefrequenz - Minimale Empfangsempfindlichkeit: -162 dB re 1V/µPa bei bester Empfangsfrequenz - Minimaler Parallelwiderstand: 450 Ω - Minimaler und maximaler Erfassungsbereich*: 25 cm bis 15 m (10" bis 49') - Typischer Erfassungsbereich: 30 cm bis 10 m (1 bis 33') - Freie Kapazität: 5700 pF bei 1 kHz - Strahlbreite: 12° bei -3 dB - Maximale Ansteuerspannung: 1500 Vss bei 2 % Tastverhältnis Tonburst - Betriebstemperatur: -40 bis 90°C (-40 bis 194°F) - Gewicht: 560 g (1.2 lb.) - Gehäuse: Glasgefülltes Polyester - Akustisches Fenster: Glasverstärktes Epoxid
