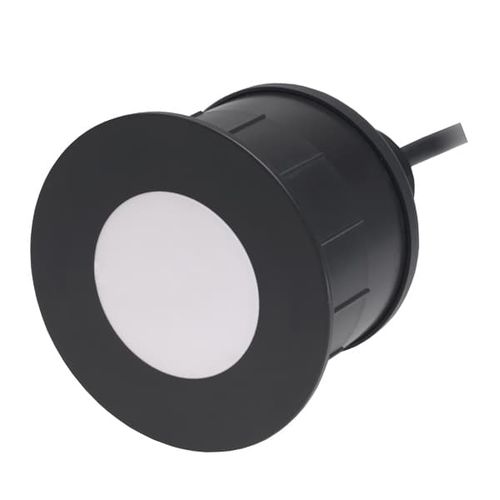

Zylinderförmiger Ultraschallwandler AR41 Airducer®

piezoelektrischakustischUltraschall

Anwendungen: - Füllstandmessung - Annäherung - Hindernisvermeidung - Verkehrssteuerung - Durchflussmessung Merkmale: - Robuste, abgedichtete Konstruktion - Gehäuse zur Aufnahme von Transceiver und Signalverarbeitungselektronik - Standardmäßige interne Abschirmung Optionen: - Komplette Baugruppe mit Standardkabellängen erhältlich - Montagekappe mit BSP-, NPT- oder M32-Gewinde erhältlich - Erhältlich im PVDF-Gehäuse für den Einsatz in chemisch aggressiven Umgebungen - 10 KΩ-Thermistoren sind optional zur Temperaturkompensation erhältlich Spezifikationen: - Betriebsspitzenfrequenz: 41 kHz - Minimale Sendeempfindlichkeit: 110 dB re, 1µPa/V in 1 m Entfernung bei bester Sendefrequenz - Minimale Empfangsempfindlichkeit: -160 dB re 1V/µPa bei bester Empfangsfrequenz - Minimaler Parallelwiderstand: 150 Ω - Minimaler und maximaler Erfassungsbereich*: 30 cm bis 20 m (1 bis 66') - Typischer Erfassungsbereich: 35 cm bis 15 m (14" bis 49') - Freie Kapazität: 5000 pF bei 1 kHz - Strahlbreite: 14° bei -3 dB - Maximale Ansteuerspannung: 1800 Vss bei 2 % Tastverhältnis Tonburst - Betriebstemperatur: -40 bis 90°C (-40 bis 194°F) - Gewicht: 560 g (1.2 lb.) - Gehäuse: Glasgefülltes Polyester - Akustisches Fenster: Glasverstärktes Epoxid
