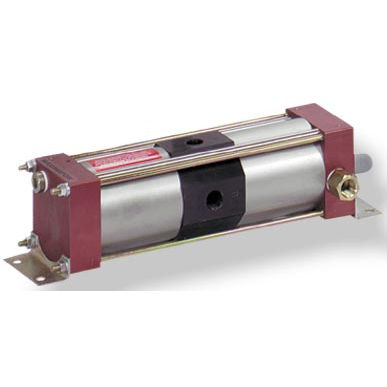

Kolben-Druckbooster AM series

GasDruckluftgeschmiert

Der Druckbooster erhöht den üblichen Netzdruck von max. 10 bar auf den gewünschten Ausgangsdruck von max. 60 bar. Dies wird durch Druckluftzylinder mit unterschiedlichen Übersetzungsverhält- nissen erreicht. Je nach Bauart kann der Booster mit Druckluft angetrieben werden und Stickstoff verdichten. Eine elektrische Installation entfällt. Lebensdauer 3 Mio. Hübe. Die in der Tabelle und den Diagrammen an- gegebenen max. Volumenströme sind unter Volllast ermittelt. Die Geräte dürfen max. 12 min pro Stunde unter Volllast betrieben werden. Medium: geölte, ungeölte und 50 µm gefilterte Druckluft oder Stickstoff Einbaulage: beliebig Antrieb: Zylinder-Antrieb mit internem Umschalt- und Rückschlagventil sowie Schalldämpfer. Der Druck wird punktuell vor dem Verbraucher erhöht. Kein Energieverbrauch nach Erreichen des Enddruckes bei statischer Druckerhöhung. Antriebsdruck: PA Netzdruck der Druckluftanlage zur Betätigung des Antriebes, 2…10 bar Eingangsdruck: P1 max. 12 bar, kann z.B. Stickstoff oder Druckluft sein Ausgangsdruck: P2 erzeugter höherer Ausgangs- bzw. Betriebsdruck von max. 20 bar bis max. 100 bar Dauerbetrieb: Bei Dauerbetrieb sind max. 20% der Werte aus den Diagrammen zu realisieren. Temperaturbereich: 0 °C bis 60 °C Geräuschpegel: max. 79 db (A) Gehäuse: Aluminium Dichtungen: NBR
