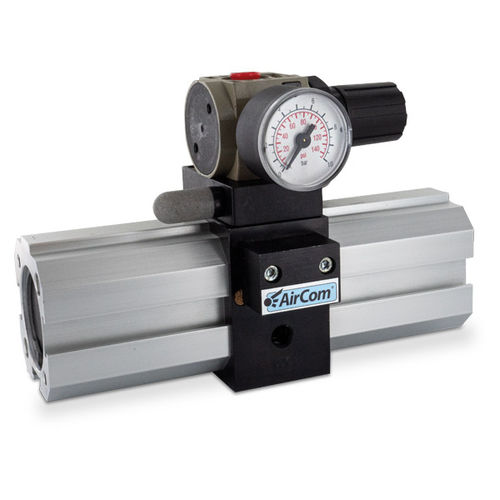

Kolben-Druckbooster AB series

Druckluftgeschmiert

Der Druckübersetzer verdoppelt den Netzdruck z.B. von 5 bar auf den Ausgangsdruck von 10 bar. Die Pumpkraft von zwei Zylinderkammern komprimiert in der dritten Kammer auf den Ausgangsdruck während die vierte Kammer entlüftet. Bei Erreichen des Ausgangsdruckes wird abgeschaltet, bei Unterschreitung automatisch eingeschaltet. Druckbooster dienen zur gelegentlichen Abnahme von Druckluft. Medium: gefilterte, geölte Druckluft, Filterfeinheit 50 µm Einbaulage: beliebig Antrieb: Doppelkolben-Druckübersetzer mit Übersetzung 1 zu 2. Umschalt-, Rückschlag- und Endschalterventile sorgen für die automatische Steuerung. Lebensdauer ca. 20 Millionen Schaltzyklen. Druckluftspeicher sind empfehlenswert. Sie gleichen Druckschwankungen aus und erlauben kurzfristig größere Volumenströme, siehe Schaltung. Behälter-Füllzeit ist ein Maß für das Leistungsvermögen des Druckerhöhers. Um die Füllzeit des Behälters zu reduzieren, ist er vorab mit dem Eingangsdruck P1 zu füllen, siehe Schaltung. Zylinder: gezogenes, eloxiertes Aluminium Dichtungen: NBR
