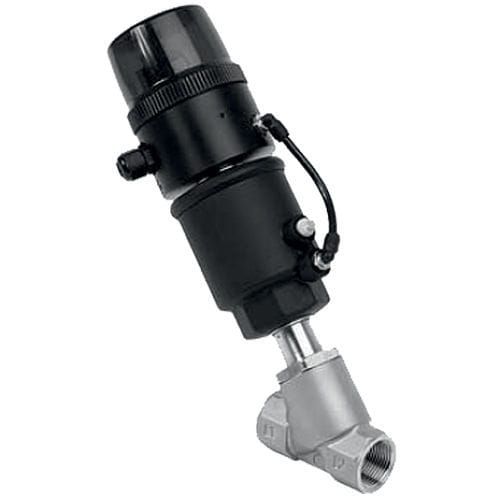

Kolbenventil PVE1 series

pneumatisch gesteuertSteuerungMisch

Sie befinden sich in der Übersicht für den Artikel: PVE Bitte wählen Sie eine Artikelvariante aus der Übersichtstabelle unten. Beschreibung: Proportional-Volumenstromregler mit wegabhängigem Regelkreis, fremdluftbetätigt. Wegen der parabolförmigen Kontur des Regel- kolbens ist der Hub proportional zum Volumenstrom bzw. zum Kv-Wert. Das Ventil ist dichtschließend; die Anströmung erfolgt gegen den Ventilteller. Medium: Druckluft, Vakuum bis 10-2 mbar oder Flüssigkeiten bis zu einer Viskosität von max. 600 mm2/s Ansteuerung: 1. pneumatisch - geölte, ungeölte und 50 µm gefilterte Druckluft - Anschluss G1∕8 2. elektrisch - 0-10V, wahlweise 4-20 mA, - Versorgung 24 V DC ± 10%, - Leistungsaufnahme 150 mA/3,6 W, - Analoge Stellungsrückmeldung 0-10 V / 4-20 mA (nach automatischem Abgleich) Stellglied: - 2/2-Wegeventil standardmäßig NC (normal geschlossen), - wahlweise 3/2-Wegeventil zum Mischen von Medien. Es wird ein Standardkolben verwendet. Elektrischer_Anschluss: Kabelverschraubung, wahlweise M12 Einbaulage: beliebig Linearität/Hysterese: < 2% v.E. Wiederholgenauigkeit: < 1,0% v.E. Failsafe: bei Spannungsausfall Rückgang in Grundstellung, wahlw. wird die aktuelle Stellung beibehalten (failfreeze). Werkstoffe: - Gehäuse des Stellgliedes Bronze, wahlweise Edelstahl 316L - Kegeldichtung PTFE - Gehäuse des Reglers/Potis Aluminium, PA und FV
