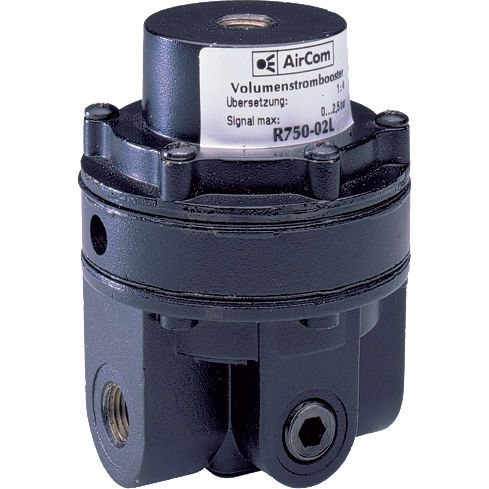

Volumen-Druckluftverstärker R750-0 series

Druck

Der Booster mit Übersetzungsverhältnis verstärkt ein Druck-Eingangssignal im Verhältnis 1 zu 1 bis 1 zu 6 auf einen entsprechenden Ausgangsdruck mit großem Volumenstrom. Das Eingangssignal hat keinen Luftverbrauch. Der Signaldruck hat dieselbe Funktion wie eine Feder im Druckregler - er erzeugt den Gegendruck auf der Membrane. Diese Kraft wird durch den Ausgangsdruck auf der Unterseite des Membransystems ausgeglichen. Das Verhältnis des Signaldruckes zum Ausgangsdruck hängt von der Größe der wirkenden Membranflächen ab. Medium: Druckluft oder neutrale Gase Eingangsdruck: max. 17 bar Steueranschluss: G1/4 Genauigkeit: < 7 mbar bei 1 zu 1, < 10 mbar bei 1 zu 2 < 21 mbar bei 1 zu 3,< 41 mbar bei 1 zu 6 Ansprechempfindlichkeit: < 2 mbar bei 1 zu 1, < 3 mbar bei 1 zu 2 < 17 mbar bei 1 zu 3, < 23 mbar bei 1 zu 6 Eigenluftverbrauch: max. 3 l/min in Abhängigkeit vom Ausgangsdruck Rücksteuerung: mit Sekundärentlüftung Entlüftungsleistung: 170 l/min bei 1,5 bar Ausgangsdruck und 0,7 bar Überdruck zum eingestellten Wert Manometeranschluss: beidseitig, gleich dem Anschlussgewinde Einbaulage: beliebig Temperaturbereich: 0 °C bis 70 °C, bei entsprechend aufbereiteter Druckluft -40 °C Gehäuse: Zinkdruckguss Elastomere: NBR Innenteile: Messing und Edelstahl
