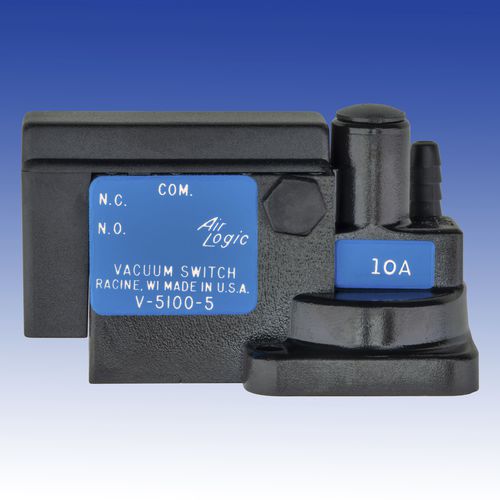

Membran-Vakuumschalter V-5100 series

DifferentialEinbauPolysulfon

Unsere Standard-Vakuumschalterreihe ist in verschiedenen elektrischen Nennwerten erhältlich. 10A und .1A sind die gebräuchlichsten Versionen und haben normalerweise die kürzesten Lieferzeiten. 10A wird für die direkte Steuerung der meisten stromverbrauchenden Geräte empfohlen. Die .1A-Ausführung hat vergoldete Kontakte und wird für Anwendungen mit niedrigen Stromstärken empfohlen, wie z. B. SPS und mikrogesteuerte Schnittstellen. Andere elektrische Optionen sind für spezifische Anwendungsanforderungen erhältlich. Vakuumschalter üben einen Signaldruck auf eine Membrane aus, der eine Federkraft entgegenwirkt. Wenn die Vakuum-Signalkraft größer ist (tieferes Vakuum = mehr Kraft) als die Federkraft, erreicht der Schalter seinen Sollwert (auch "Ein"-Druck genannt), der interne Mechanismus bewegt sich und ändert den elektrischen Zustand. Wenn der Schalter auslöst, wird der normalerweise offene Stromkreis geschlossen und der normalerweise geschlossene Stromkreis geöffnet. Der Schalter bleibt in diesem Zustand, bis das Vakuumsignal unter seinen Rücksetzpunkt (auch "Aus"-Druck genannt) fällt. Die Differenz zwischen dem "Ein"-Druck und dem "Aus"-Druck wird als Differenzial oder Hysterese des Schalters bezeichnet. Dies ist eine wichtige Eigenschaft für Anwendungen wie vakuumschaltergesteuerte Vakuumpumpensysteme. So bestimmen beispielsweise der Verbrauch und die Kapazität des Systems zusammen mit dem Differential des Schalters, wie oft die Pumpe läuft. Werkseitig voreingestellte Optionen sind verfügbar. Bitte wenden Sie sich an Ihren Verkäufer oder Händler, um Spezifikationen und eine kundenspezifische Teilenummer zu erhalten. Die Einstellung des Schalters kann durch Abnehmen der runden Abdeckung und Drehen der Flachkopfschraube vorgenommen werden.
