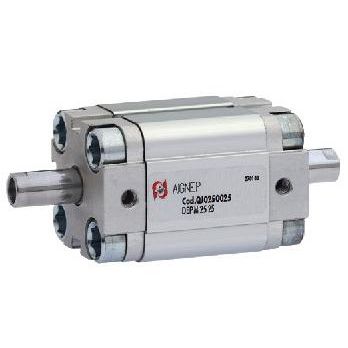

Kompakter Zylinder QJ1225
pneumatischmit Querverstrebungmit Magnetkolben

Kompakter Zylinder - QJ1225 - AIGNEP - pneumatisch / mit Querverstrebung / mit Magnetkolben
Kompakter Zylinder - QJ1225 - AIGNEP - pneumatisch / mit Querverstrebung / mit Magnetkolben
Kompakter Zylinder - QJ1225 - AIGNEP - pneumatisch / mit Querverstrebung / mit Magnetkolben - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch
Technologie
mit Magnetkolben, mit Querverstrebung
Konfigurierung
doppeltwirkend
Weitere Eigenschaften
kompakt, mit Parallelkolbenstange
Hub

Min: 5 mm
(0,197 in)

Max: 50 mm
(1,969 in)

Kolbendurchmesser

12 mm, 16 mm, 20 mm, 25 mm
(0,47 in, 0,63 in, 0,79 in, 0,98 in)

Druck

Min: 1 bar
(14,5 psi)

Max: 10 bar
(145,04 psi)

Umgebungstemperatur

Min: -20 °C
(-4 °F)

Max: 80 °C
(176 °F)

Beschreibung

Komponenten und Materialien 1 Kolbenstange Stahl verchromt (AISI 303 von 12 bis 25) (C40 von 32 bis 100) 2 Zylinderkopf Aluminium eloxiert 3 Schrauben Stahl verzinkt 4 Kolbenstangendichtung aus Polyurethan 5 Gleitlager Sinterbronze 6 O-Ring Dichtung aus NBR 7 Kolbendichtung aus Polyurethan 8 Magnetring Plastoferrit 9 Kolben Aluminium 10 O-Ring Dichtung aus NBR 11 Kolbenmutter Stahl verzinkt 12 Zylinderrohr Aluminium eloxiert 13 Zylinderdeckel Aluminium eloxiert Funktion Einfach- und doppeltwirkend Magnetisch. Einseitig oder durchgehende Kolbenstange. Verdrehgesichert.
