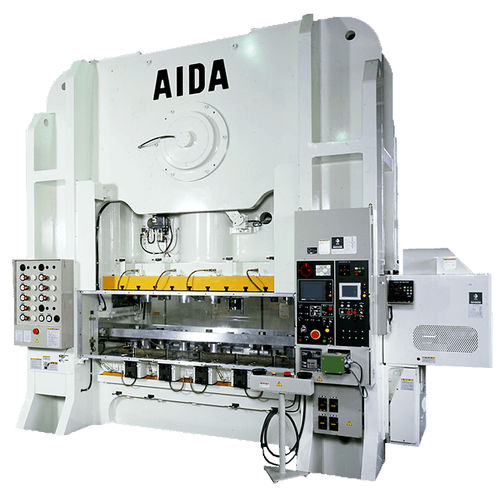

Mechanische Presse ULX series

UmformZweiständerdoppelt

EINE PRESSE, DIE GENAUER IST ALS DIE MATRIZE Ein-Punkt-Konstruktion mit zentraler Aufhängung, ohne Pleuelstange Ideal für Folgeverbund-, Transfer- und Feinschneidarbeiten Acht spielfreie, kugelförmige Schuhleisten Hohe außermittige Belastung Revolutionäres 9-Punkt-Stützsystem Hohe dynamische Genauigkeit erweitert die Vielseitigkeit der Umformprozesse Kompakte Bauweise der Presse resultiert in geringerer Bauhöhe Mechanischer Aufbau der Presse 1. - Doppelte Ringplattenkonstruktion 2. - ultimatives 9-Punkt-Schlittenführungssystem 3. - Con-Rod-Less, Scotch Yoke Drive Mechanismus 4. - Exzenterwelle 5. - Ein-Punkt, sehr kleine Werkzeuge mit voller Tonnage 6. - Hochstabiler Rahmen Zero-Clearance-System für überragende Parallelität Das Führungssystem basiert auf innovativen (8) kugelförmigen Schuhen, die auf Teflon-Laufbuchsen mit Ultra-Hochdruck-Ölfilmschmierung laufen Mehr über das 9-Punkt-Gleitführungssystem ExzenterwellenantriebFoto der Exzenterwelle Ideal für Kurzhub-Präzisionsstempelarbeiten Exzenterwellen werden in erster Linie bei Hochgeschwindigkeits- und Folgeverbundstempelverfahren eingesetzt. Ermöglicht die Platzierung von Lagern an beiden Seiten der Exzenter.
