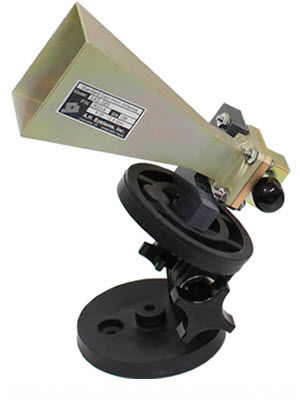

Hornstrahler-Antenne SAS-585 series

FunkgehärtetWellenleiter

Diese Hornantenne mit Standardverstärkung liefert zuverlässige, wiederholbare Messungen. Eine ideale Lösung und ein Standard-Arbeitspferd für jedes EMV-Prüfhaus für Konformitätsprüfungen. Merkmale Individuell kalibriert bei 1 Meter horizontaler Polarität FCC, MIL-STD, VDE und TEMPEST-Prüfung Robuste Konstruktion Drei Jahre Garantie Details zum Produkt Die Standardverstärkungs-Hornantennen sind speziell für den Einsatz bei Emissions- und Störfestigkeitsprüfungen im Frequenzbereich von 1 bis 40 GHz konzipiert. Jede Antenne ist linear polarisiert und hat einen mittleren Gewinn, ein niedriges VSWR und einen konstanten Antennenfaktor. Die Leistung des Standard Gain Horns ist sehr präzise und durch die Designparameter vorhersehbar. Vergleiche zwischen gemessenen und berechneten Antennenfaktoren und Gewinn liegen bei +/- 0,5 dB. Daher wird die Antenne als Standardreferenz betrachtet, ähnlich wie ein resonanter Dipol unter 1 GHz. Der Koax-zu-Hohlleiter-Adapter ist die einzige leistungsbegrenzende Komponente der Antenne und kann entfernt werden, wenn hohe Felder gewünscht sind. Jedes Standard Gain Horn wird mit einer Stativhalterung geliefert, die an jedes Stativ mit 1/4-20-Außengewinde angepasst werden kann. Die horizontale und vertikale Polarisation wird durch Drehen der Antenne auf dem Stativ erreicht. Enthaltene Teile: SAS-585 Antenne mit angeschlossenem Hohlleiter-Koax-Adapter und Stativhalterung Handbuch zur Antennenkalibrierung
