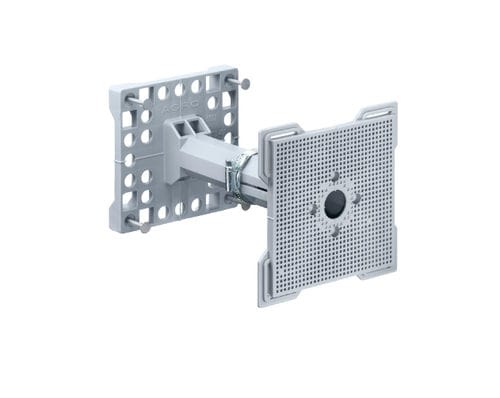

Einstellbare Halterung 9957

teleskopisch

Zum Abstützen aller Kästen (99xx.xx ohne Stützelementaufnahme) in stehender Holz-Schalung Befestigung der Sockelplatte durch 4 beigefügte Nägel Befestigung der Kästen durch Anschrauben auf der Trägerplatte Einstellbares Mass ohne Verlängerung für die Mauerstärke von 135 bis 205 mm + Kastenhöhe. Einstellbares Mass mit beiliegender Verlängerung von 195 bis 265 mm + Kastenhöhe. AGRO Teleskophalter 9957 Feststellung durch mitgelieferte Schlauchschelle Achtung : Schlauchschelle absolut fest anziehen! das eingestellte Maß (inkl. Kastenhöhe) sollte immer min. 2 cm länger sein als die Mauerstärke Abstütztechnik für Kästen und Einbaugehäuse Abstütztechnik mit Teleskop-Abstützung: Verbindungskästen und Einbaugehäuse können auch bei stehender Fertigung auf beiden Schalungsseiten montiert werden: Entweder indem man sie direkt an der Arbeitsschalung befestigt oder durch das Aufständern mit der Teleskop-Abstützung sichert. Wird der Verbindungskasten an der Arbeitsschalung direkt befestigt oder sind extreme Belastungen durch eine große Schütthöhe zu erwarten, ist eine zusätzliche Sicherung mit der Teleskop-Abstützung empfehlenswert. Wandstärke bis 20 cm: 8-Kant-Rohr an Sockel und Trägerplatte auf das passende Mass kürzen. Wandstärke 20 bis 25 cm: Teleskop-Abstützung auf das passende Mass einstellen. Beim Schließen der Schalung werden Kasten und Teleskop-Abstützung zwischen den Schalwänden verspannt. Durch die eingestellte Überlänge von 2 cm wird der Anpressdruck stark genug, um eine sichere Befestigung zu erreichen. Schlauchschelle immer fest anziehen!
