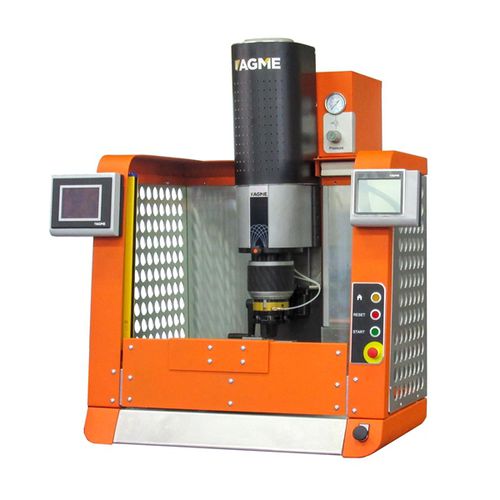

Pneumatische Nietmaschine RA-14

Radialmit Prozesskontrollemit Sicherheitsschranke

AGME RA-14 pneumatische Radialnietmaschine mit AC-1 und Schutzvorrichtungen. Verfahren: radialnieten Krafterzeugung: pneumatisch • Maximal zu erreichender Kopfdurchmesser in 400 N/mm2 Stahl: 14 mm • Einstellung des Hubs: 5 - 50 mm • Leistung des Nietmotors: 1,5 KW • Max. Nietkraft 18,80 kN • Max. Luftdruck: 6 bar • Nietzeitsteuerung: 0-5 sec • Manuelle Kopfeinstellung • Manuelle Schmierung • Breite: 850 - Tiefe 930 mm AC-1 Qualitätssicherungssystem • Überwachungssystem und Steuerung mit AGME 1200 mit 40 Programmen. • Druck- und Wegaufnemer • Kontrolle der Nietanwesenheit und der Niethöhe • Kontrolle des Drucks während des Nietvorgangs • Erkennung der Abnutzung des Nietwerkzeugs • Kontrolle der Endlánge des gesamten Nietes • Erkennung der Nietteile OK oder NOK • Messung von der absoluten “0“ (der Ruheposition des Kopfes) RA C500 Elektroschrank • Manueller/halbautomatischer Wahlschalter • 5.6¨’’ Touchscreen • Integrierte Siemens-SPS • Möglichkeit der Umschaltung über Ethernet mit externer Siemens SPS • 400V, 50Hz Spannung. Wahlweise andere Spannung. Pneumatische Installation • Filter und Luftdruckregelung 1,5 – 6 bar. • 5/2 24 V DC-Magnetventil • Luftmengenregler Schutzvorrichtungen • Sicherheitslichtschranken • Zyklus-start-taste • CE-Zertifikat Vorteile • Maximale Kontrolle und Überwachung des Nietprozesses • Maximale Qualitätssicherung und Schutz • Vertikale Integration der Produktion der Nietmaschinen, die eine maximale Qualität gewährleistet • Verfügbarkeit der Nietmaschinen auf Lager • Kompetenz in der Niettechnologie (erste AGME-Nietmaschine 1969 hergestellt)
