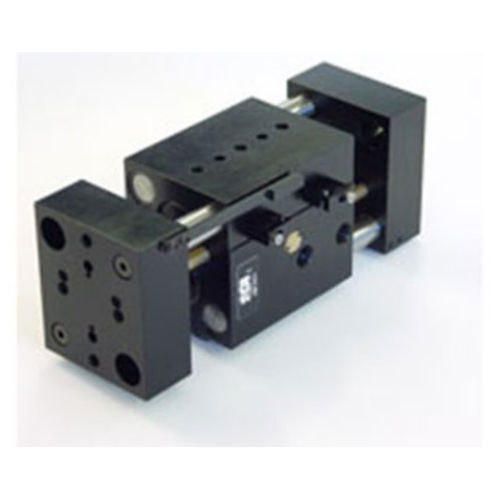

Pneumatikgreifer AGW-500-1

parallelDoppelmit großem Hub

Merkmale und Vorteile Extrem hohes Greifkraft-Gewicht-Verhältnis durch vier gegenüberliegende, unabhängige Kolben, die die Kraft auf die Backen lenken. Echte parallele Backenbewegung für einfache Werkzeugbestückung. Die Einheiten sind dauergeschmiert für den schmiermittelfreien Betrieb, was die Einhaltung der OSHA-Vorschriften ermöglicht. Die Kolbendichtungen sind Vierringdichtungen für eine lange Nutzungsdauer. Die großen Backenstützwellen werden über die gesamte Breite des Hauptkörpers geführt. Zur Überwachung der offenen und geschlossenen Position der Backen sind Näherungsschalter erhältlich. Die Serie AGW-500-1 ist vollständig vor Ort reparierbar, um Kosten zu sparen und Ausfallzeiten zu minimieren. Bei den nicht-synchronen Versionen richten sich die Greiferbacken nach der Mittellinie des Werkstücks und nicht nach der Mittellinie des Greifers. Produkt-Spezifikationen Zeit: Schließen: 0.3 sec [0.3 sec] Öffnen: 0,3 sec [0,3 sec] Druckbereich: Niedrig/Hoch 20-120 PSI [1,7-8 BAR] Temperaturbereich: Niedrig/Hoch -20°/180°F [-28°/80°C] Seitenspiel: ± 0,001 [.03 mm] Reproduzierbarkeit von der Mitte: ± 0,002 [0,06 mm] Belastbarkeit: Statisch - Dynamisch Max. Zugkraft T 500 lbs 50 lbs [2220 N] [222 N] Max. Druckfestigkeit C 500 lbs 50 lbs [2220 N] [222 N] Max. Moment Mx 500 in/lb 50 in/lb [56,5 Nm] [5,6 Nm] Max. Moment My 750 in/lb 75 in/lb [85 Nm] [8.5Nm] Max. Moment Mz 500 in/lb 50 in/lb [56,5 Nm] [5,6 Nm] Material: Hochfeste, hartbeschichtete Aluminium-Bronze-Legierungen, Stahl Gewicht: 3 lbs [1,4 kg] Kolbendurchmesser: 0,875 Zoll x 4 [22,3 mm]
