Grafikdisplay

320 x 240KontrollFern

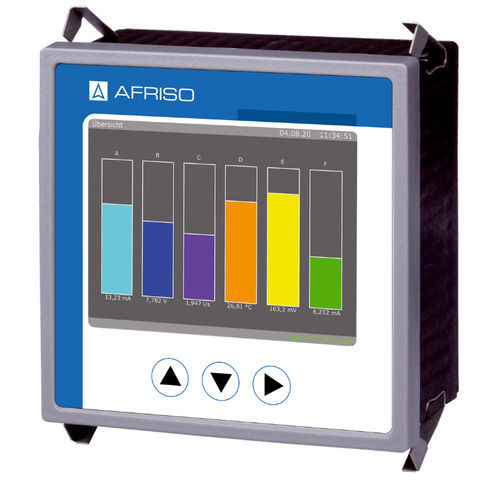

40 konfigurierbare Anzeigeelemente 10 konfigurierbare Anzeigen mit 1 bis 12 Elementen Integrierter Webserver Remote-Bedienung Schnittstellenprotokolle: Modbus-RTU, Modbus-TCP Anwendung Universeller Einsatz zur Anzeige von frei bestimmbaren Werten auf einem grafischen Display. Blättern durch mehrere Anzeigearten. Visuelle Signalüberwachung mit Webbrowser. Loggen der Daten zur späteren Auswertung. Beschreibung Das Mehrkanal-Prozessanzeigegerät MPA 10 ist ein Anzeigegerät und Datenlogger für den Schalttafeleinbau. Es verfügt über bis zu 8 analoge Normsignaleingänge. Die Eingänge können als Strom- oder Spannungseingang konfiguriert werden. Aus den Analogsignalen können mittels einstellbarer Schaltschwellen Zählwerte abgeleitet werden. Messwerte mit frei definierbaren Einheiten können skaliert dargestellt werden. Die Messwerte werden mittels frei konfigurierbarer Anzeigeelemente wie z. B. numerische Anzeige, Balkengrafik, Zeitdiagramm, Schleppzeiger oder LEDs dargestellt. Das Gerät wird mit vordefinierten Standardanzeigefenstern ausgeliefert. Alle Signale können im eigenen Gerätespeicher zyklisch geloggt werden. Die geloggten Daten werden als Tagesdateien auf einer internen MicroSD-Karte gespeichert. Diese können zu einem beliebigen Zeitpunkt auf einen USB-Stick gespeichert werden oder über die Netzwerkschnittstelle heruntergeladen werden. Das Gerät wird über den integrierten Webserver der Netzwerkschnittstelle oder die kostenlose Konfigurationssoftware konfiguriert. Die verschiedenen Schnittstellen (RS 485/LAN) ermöglichen eine einfache Einbindung des Gerätes in Datennetzwerke, so dass Messdaten in Echtzeit angezeigt und geloggt werden können.
