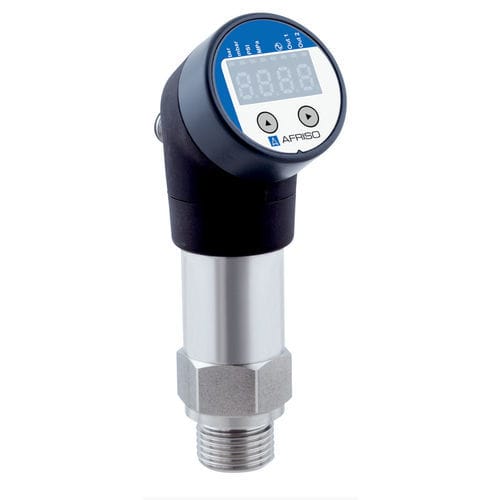

Mechanischer Druckschalter EDS 10

RelativdruckabsolutPNP

4-stelliges LED-Display Anzeige stufenlos dreh- und schwenkbar 2 PNP-Schaltausgänge Anwendung Haupteinsatzbereich ist der gesamte Anlagen- und Maschinenbau, bei denen gasförmige oder flüssige Medien überwacht werden sollen. Besonders eignet sich der Druckschalter für alle Pneumatik- und Hydraulikanlagen, an denen eine hohe Schaltgenauigkeit, erwünscht ist. Die stufenlos dreh- und schwenkbare Anzeige ermöglicht den Einsatz auch unter schwierigen Einbaubedingungen. Beschreibung Die Basis der Druckaufnahme bildet eine piezoresitive Edelstahlmesszelle. Der Druckschalter EDS 10 ist mit einer um 330° dreh- und 300°-schwenkbaren, 4-stelligen LED-Anzeige ausgestattet, die den anliegenden Systemdruck darstellt. Die Einstellung der Schalt- und Rückschaltpunkte (Schalthysterese), erfolgt mittels zweier Tasten über das Bedienermenü. Der Status der Schaltausgänge wird über je eine LED angezeigt. Ab einem Nenndruck ≥1 bar ist der Druckschalter uneingeschränkt vakuumfest. Technische Daten Messgenauigkeit Kennlinienabweichung nach IEC 60770 – Grenzpunkteinstellung (Nichtlinearität, Hysterese, Reproduzierbarkeit) > 0/0,4 bar ≤ ± 0,35 % FSO ≤ 0/0,4 bar ≤ ± 0,5 % FSO Langzeitstabilität ≤ ± 0,3 % FSO/Jahr Display 4-stellige 7-Segment LED-Anzeige, rot, Anzeigebereich -1.999/+9.999, Sichtbarer Bereich 22,5 x 10,5 mm, 4 LEDs für umschaltbare Druckeinheiten (bar, mbar, psi, MPa), Statusanzeige Schaltausgang, Schaltausgang 1: grüne LED, Schaltausgang 2: gelbe LED Messbereich Siehe Bestelltabelle Schaltausgänge Schaltverzögerung: 0 bis 50 s Reproduzierbarkeit: ≤ ± 0,1 % FSO Schaltzyklen: > 100 x 106 Schaltfrequenz: Max. 200 Hz
