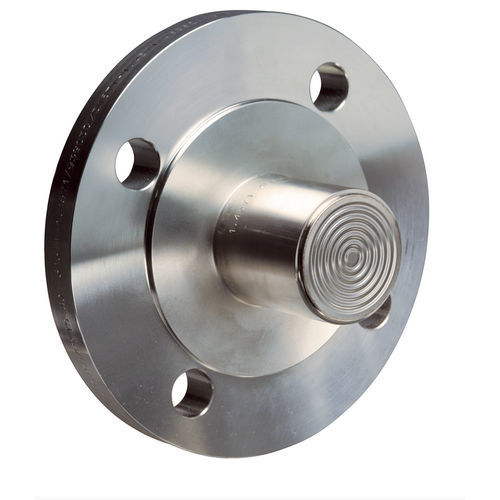

Für Behälter mit großen Wandstärken
Für erhöhte Blockflansche und starke Isolierung
Anschluss nach DIN oder ASME
Tubuslänge nach Wunsch anpassbar
Anwendung
Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte, kristallisierende oder heiße Medien. Ideal für isolierte oder dickwandige Behälter. Speziell für Einsätze in der chemischen Industrie, Petrochemie, in Raffinerien oder in der Kraftwerkstechnik.
Technische Daten
Prozessanschluss/Tubus
Flanschanschluss nach ASME B 16.5 (Raised Face) oder nach EN 1092-1 Form B 1
Tubuslänge:
50 mm
Membrane
Edelstahl 316 L
Verschweißt
Dichtfläche
Edelstahl 316 L
Messgeräteanschluss
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
Siehe Variantenübersicht
Optionen
Prozessanschluss
Andere Tubuslängen
Sonderwerkstoffe/Beschichtungen
Andere Dichtflächen
Membrane
Sonderwerkstoffe: Hastelloy, Monel, Nickel, Inconel, Incoloy, Platin, Titan, Tantal, Zirkonium, andere Chrom-Nickel-Stahl-Legierungen
Beschichtungen/Auskleidungen: PFA (bis 250 °C), ECTFE (bis 150 °C), PTFE (bis 150 °C, bis 100 bar), Silber (bis 150 °C), Gold (bis 200 °C)
Sonstiges
Adapter für Messgeräteanschluss G¼B/G½B
Kapillarleitung (axial oder radial)
Kühlelement (> 100 °C)
Andere Füllflüssigkeiten
Kundenspezifische Flansche
Andere Nennweiten
