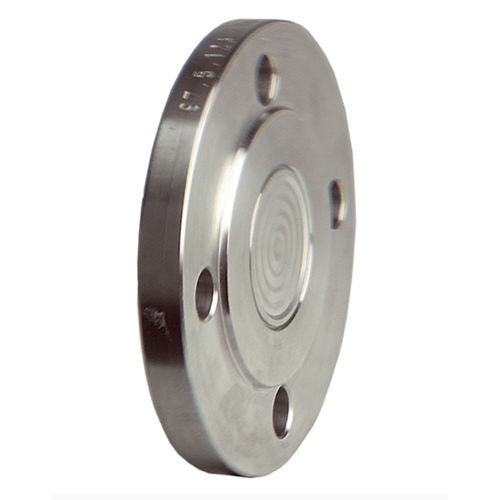

Membrandruckmittler mit Flanschanschluss MD 80

für Manometerfür die petrochemische IndustrieProzess

Frontbündige, verschweißte Membrane Für DIN- und ASME-Flanschverbindungen Vielfältige Sonderwerkstoffe und Beschichtungsmöglichkeiten (Option) Mit radialem Messgeräteanschluss als Zellenbauart verwendbar (Option) Anwendung Zum Anbau an Rohrfedermanometer, Druckmessumformer oder Druckschalter. Für aggressive, hochviskose, verunreinigte, kristallisierende oder heiße Medien. Typische Einsatzgebiete: Chemische Industrie Petrochemie Raffinerien Kraftwerkstechnik Technische Daten Prozessanschluss/Tubus Edelstahl 316 L Flanschanschluss nach ASME B 16.5 (Raised Face) oder nach EN 1092-1 Form B 1 Membrane Edelstahl 316 L Messgeräteanschluss Schweißanschluss Druckübertragungsflüssigkeit Paraffinöl (FM 09), FDA-gelistet Druckbereich Siehe Variantenübersicht Nenndruck CL 150, CL 300, PN 40 Optionen Prozessanschluss Sonderwerkstoffe/Beschichtungen Andere Dichtflächen Zellenbauart Membrane Sonderwerkstoffe: Hastelloy, Monel, Nickel, Inconel, Incoloy, Platin, Titan, Tantal, Zirkonium, andere Chrom-Nickel-Stahl-Legierungen Beschichtungen/Auskleidungen: PFA (bis 250 °C), ECTFE (bis 150 °C), PTFE (bis 150 °C, bis 100 bar), Silber (bis 150 °C), Gold (bis 200 °C) Sonstiges Höhere Nenndrücke Adapter für Messgeräteanschluss G¼B/G½B Kühlelement (> 100 °C) Kapillarleitung (axial oder radial) Andere Füllflüssigkeiten Kundenspezifische Flansche Andere Nennweiten
