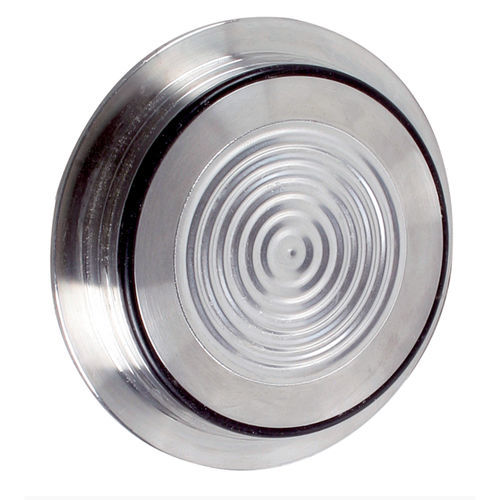

Membrandruckmittler mit Flanschanschluss MD 63

für ManometerProzessfür die Lebensmittel- und Getränkeindustrie

Definierter Einbau und Verpressung durch metallischen Anschlag Hygienisches Design nach den Empfehlungen der EHEDG Keine Gefahr der Hinterwanderung SIP/CIP-reinigungsfähig Anwendung Membrandruckmittler MD 63 zur sterilen Prozesstrennung von Druckmess- und -regelgeräten in Rohrleitungen oder Behältern. Zum Anbau an Rohrfedermanometer, Druckmessumformer und Druckschalter. Für den totraumfreien Einbau in sterile Prozesse. Typische Einsatzgebiete: Sterile Verfahrenstechnik Pharmaindustrie Biotechnologie Nahrungs- und Genussmittelindustrie Getränkemaschinen Molkereien Brauereien Beschreibung Alle verwendeten Materialien sind FDA-gelistet und entsprechen Empfehlungen des hygienischen Designs der EHEDG. Druckmittler und Messgerät sind verschweißt und bilden somit eine unlösbare, schock- und vibrationsbeständige Einheit ohne zusätzliche äußere Schmutzkanten. Der Druckmittler ist für Form F und Form N lieferbar und kann durch seine kompakte Bauweise vielfältig eingesetzt werden. Technische Daten Prozessanschluss Edelstahl 316 L Form F für Gehäuse DN 25 und 1" Form N für Gehäuse DN 40-125 und 1½"- 6" Einbaunennweite Form F: 50 mm Form N: 68 mm Membrane Edelstahl 316 L Werkstoff (mediumberührt) Edelstahl 316 L, EPDM USP CLASS VI klassifiziert, FDA-gelistet Oberflächenrauheit RA ≤ 0,8 µm Dichtung EPDM Messgeräteanschluss Schweißanschluss Druckübertragungsflüssigkeit Paraffinöl (FM 09), FDA-gelistet Druckbereich Siehe Variantenübersicht Nenndruck PN 25 Anbau möglich an Rohrfeder-Manometer NG 50, 63, 80, 100, 160 Druckmessumformer (DMU) Druckschalter (DS)
