Definierter Einbau und Verpressung durch metallischen Anschlag
Keine Gefahr der Hinterwanderung
SIP/CIP-reinigungsfähig
Anwendung

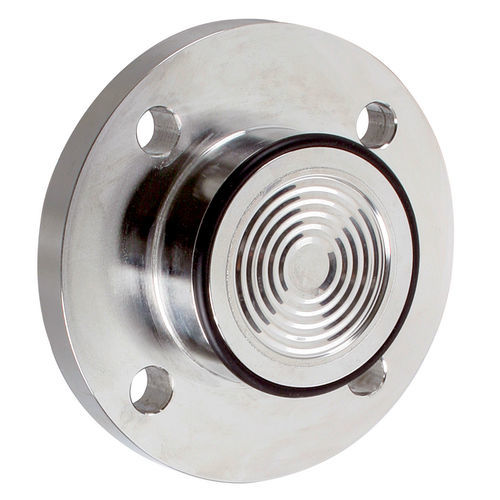

Membrandruckmittler MD 56 in Flanschbauart zur sterilen Prozesstrennung von Druckmess- und -regelgeräten in Rohrleitungen oder Behältern. Zum Anbau an Rohrfedermanometer, Druckmessumformer und Druckschalter. Für den totraumfreien Einbau in sterile Prozesse. Typische Einsatzgebiete:
Sterile Verfahrenstechnik
Pharmaindustrie
Biotechnologie
Nahrungs- und Genussmittelindustrie
Getränkemaschinen
Molkereien
Brauereien
Beschreibung
Alle verwendeten Materialien sind FDA-gelistet. Der definierte Einbau erfolgt auf Empfehlung des hygienischen Designs der EHEDG. Druckmittler und Messgerät sind verschweißt und bilden somit eine unlösbare, schock- und vibrationsbeständige Einheit ohne zusätzliche äußere Schmutzkanten. Der Druckmittler ist mit den Nennweiten 25, 50, 65, 80 lieferbar und kann durch seine kompakte Bauweise vielfältig eingesetzt werden.
Technische Daten
Prozessanschluss
Edelstahl 316 L
NEUMO BioControl®
D25, D50, D65, D80
Membrane
Edelstahl 316 L
Werkstoff (mediumberührt)
Edelstahl 316 L, EPDM
USP CLASS VI klassifiziert, FDA-gelistet
Oberflächenrauheit RA
≤ 0,8 µm
Dichtung
EPDM
Messgeräteanschluss
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
Siehe Variantenübersicht
Anbau möglich an
Rohrfeder-Manometer NG 50, 63, 80, 100, 160
Druckmessumformer (DMU)
Druckschalter (DS)
Optionen
Andere Werkstoffe
Elektrolytisch poliert
Kühlelement
Fernleitung
Andere Füllflüssigkeiten
