Alle Werkstoffe FDA-gelistet
SIP/CIP-reinigungsfähig
Totraumfrei
Verschiedene Normen verfügbar
Anwendung

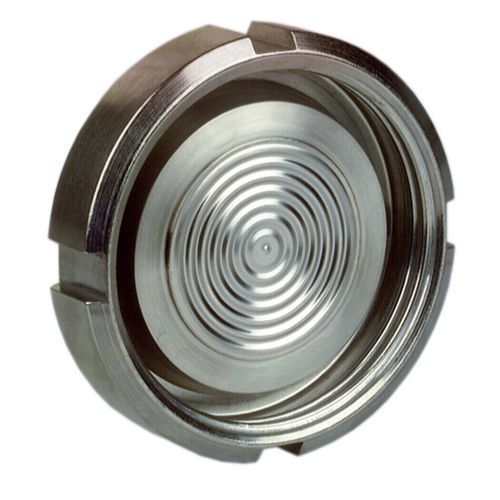

Membrandruckmittler MD 50/51 mit Lebensmittelrohrverschraubung zur hygienegerechten Prozesstrennung von Druckmess- und -Regelgeräten in Rohrleitungen oder Behältern. Zum Anbau an Rohrfedermanometer, Druckmessumformer und Druckschalter. Für den totraumfreien Einbau in hygienische Prozesse. Typische Einsatzgebiete:
Nahrungs- und Genussmittelindustrie
Molkereien
Getränkemaschinen
Brauereien
Beschreibung
Alle verwendeten Materialien sind FDA-gelistet. Druckmittler und Messgerät sind verschweißt und bilden somit eine unlösbare, schock- und vibrationsbeständige Einheit ohne zusätzliche äußere Schutzmaßnahmen. Die Druckmittler sind mit verschiedenen Nennweiten lieferbar und können durch ihre kompakte Bauweise vielfältig eingesetzt werden.
Technische Daten
Prozessanschluss
Edelstahl 316 L
SMS 1147
DN 1½", DN 2", DN 2½"
Oberflächenrauheit RA
≤ 0,8 µm
Membrane
Edelstahl 316 L
Messgeräteanschluss
Schweißanschluss
Druckübertragungsflüssigkeit
Paraffinöl (FM 09), FDA-gelistet
Druckbereich
Siehe Variantenübersicht
Nenndruck
PN 40, PN 25
Anbau möglich an
Rohrfeder-Manometer NG 50, 63, 80, 100, 160
Druckmessumformer (DMU)
Druckschalter (DS)
Optionen
Andere Bauformen (Südmo, Guth)
Andere Werkstoffe
Elektrolytisch poliert
Kühlelement
Fernleitung
Andere Druckübertragungsflüssigkeiten
Zubehör wie Überwurfmuttern und Dichtungen
Andere Prozessanschlüsse:
MD 52-1: DIN 11864-1 GS oder ÜM, Form A/B, DN 25/80, H3
DIN 11853-1 GS oder ÜM, DN 25/80, H3
