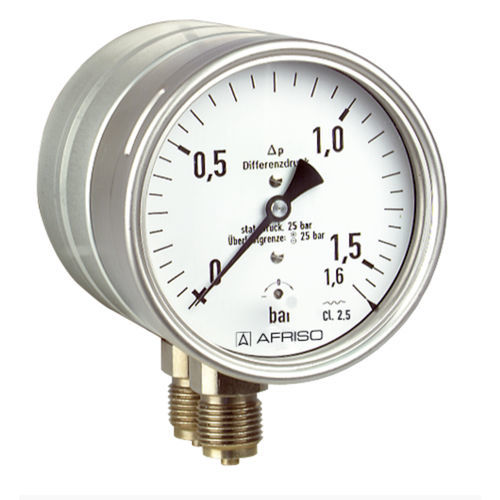

Differential-Manometer MF100Dif D401

mit Zifferblatt-AnzeigeMessingAluminium

Direkte Anzeige des Differenzdruckes Hohe Überlastfestigkeit Nullpunktkorrektur Mit integrierter Druckdrossel Anwendung Zur Differenzdruckmessung bei niedrigem Differenzdruck und hohem statischen Druck. Für gasförmige und flüssige nicht hochviskose und nicht aggressive Medien. Besonders geeignet zur Überwachung von Filtern, Pumpen und Rohrleitungssystemen. Funktion Die Drücke wirken auf zwei durch eine elastische Membrane getrennte Druckräume. Ein in diesen Druckräumen auftretender Druckunterschied führt zur axialen Auslenkung der Membrane gegen eine Druckfeder und erzeugt den Messweg. Dieser wird mit einer Schubstange auf das Zeigerwerk übertragen. Der Differenzdruck wird mit einem Zeiger direkt angezeigt. Durch Anlage der Membrane an metallische Stützflächen wird eine beidseitige Überdrucksicherheit bis 25 bar erreicht. Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,5 %/10 K, bei Temperaturabnahme ca. ± 0,5 %/10 K vom jeweiligen Skalenendwert Optionen Glyzerinfüllung (Typ D 8) Befestigungsrand hinten Sonderskalen Andere Prozessanschlüsse
