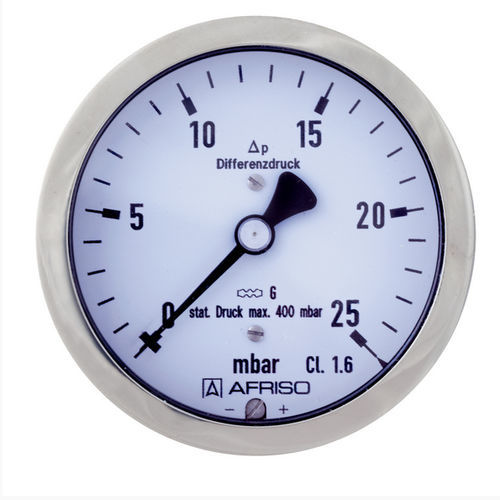

Differential-Manometer KP63Dif D911

mit Zifferblatt-AnzeigeKunststoffMessing

Messung kleinster Differenzdrücke Robuste Ausführung Statische Drücke bis 400 mbar Direkte Anzeige des Differenzdruckes Viele kundenspezifische Ausführungen lieferbar Anwendung Zur Differenzdruckmessung bei nicht aggressiven gasförmigen, trockenen Medien. Besonders geeignet zur Filterverlustmessung in der Klima- und Lüftungstechnik. ! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten! Funktion Der „Plus“-Druck (= hoher Druck) gelangt in das Innere der Kapselfeder. Der „Minus“-Druck (= niedriger Druck) gelangt in das Innere des druckdichten Gehäuses. Die so entstehende Druckdifferenz bewirkt eine Verformung der Kapselfeder und erzeugt den Messweg. Dieser wird auf das Zeigerwerk übertragen. Der Differenzdruck wird mit einem Zeiger direkt angezeigt. Anzeigebereiche (EN 837-3/5) Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung: Skalenendwert Dynamische Belastung: 0,9 x Skalenendwert Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,6 %/10 K, bei Temperaturabnahme ca. ± 0,6 %/10 K vom jeweiligen Skalenendwert Optionen Befestigungsrand hinten 3-Lochfrontflansch Schlauchanschlüsse Sonderskalen Andere Prozessanschlüsse
