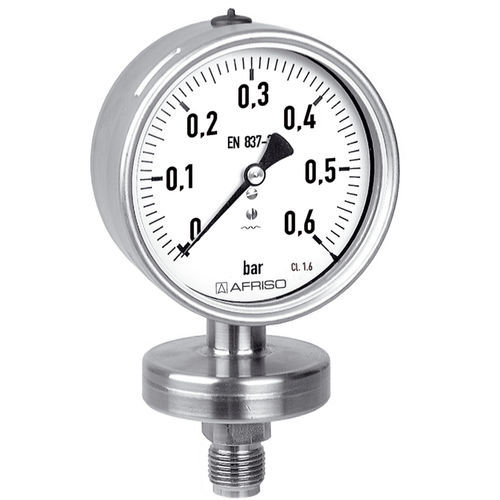

Manometer mit Zifferblatt-Anzeige PF100CP D402

FlanschAluminiumEdelstahl

Robuste und kompakte Bauform Verschiedende Prozessanschlüsse möglich Frontbündige Varianten ohne Übertragungsflüssigkeit Dichtungsfrei im mediumberührten Bereich durch Verschweißen GOSSTANDART-zertifiziert Ex-Ausführung (optional) Anwendung Für gasförmige und flüssige, aggressive Medien, auch in aggressiver Umgebung. Mit offenem Anschlussflansch auch für viskose und verunreinigte Medien, mit hygienischen Anschlüssen speziell geeignet für pharmazeutische Prozesse. Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten! Anzeigebereiche (EN 837-3/5) Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung: Skalenendwert Dynamische Belastung: 0,9 x Skalenendwert Überdrucksicherheit ≤ 6 bar: Mind. 5 x FS ≥ 10 bar: Max. 40 bar ≤ 10 bar: Mind. 5 x FS Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,8 %/10 K, bei Temperaturabnahme ca. ± 0,8 %/10 K vom jeweiligen Skalenendwert Standardausführung Anschluss Edelstahl 316 Ti/316 L, radial Clamp 2", ISO 2852 G½B, SW22 Frontbündiger Anschlussflansch, EN 1092-1 Offener Anschlussflansch Optionen Glyzerinfüllung (ab 1 bar) Mediumberührte Teile mit Sonderbeschichtung Clamp-Anschluss Varivent- oder BioControl-Anschluss Ex-Ausführung Frontbündige Anschlussflansche nach EN Offene Anschlussflansche nach EN/ANSI Grenzsignalgeber (ab 0/0,6 bar) Andere Anschlussgewinde
