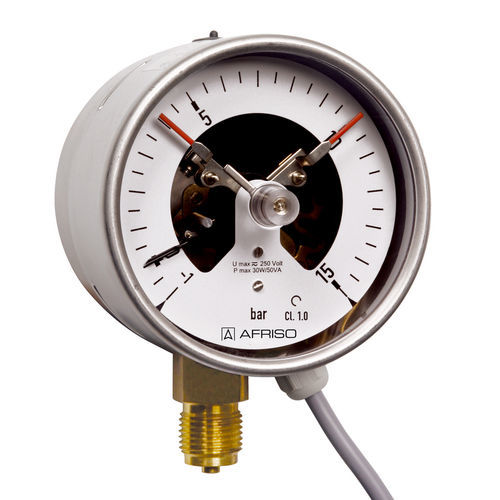

Manometer mit Zifferblatt-Anzeige RF100I IK1 D401

G 1/2KunststoffMessing

Robustes Edelstahlgehäuse Gute Ablesbarkeit Bis zu vier Schaltkontakte Wahlweise MK, EK, IK Anwendung Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Anzeigebereiche (EN 837-1/5) Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung ≤ 600 bar: Skalenendwert > 600 bar: ¾ x Skalenendwert Dynamische Belastung ≤ 600 bar: 0,9 x Skalenendwert > 600 bar: ⅔ x Skalenendwert Kurzzeitig ≤ 600 bar: 1,3 x Skalenendwert > 600 bar: Skalenendwert Kontaktarten Induktivkontakt (IK) Magnetspringkontakt (MK) Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,4 %/10 K, bei Temperaturabnahme ca. ± 0,4 %/10 K vom jeweiligen Skalenendwert Standardausführung Induktivkontakt (IK) Versorgungsspannung DC 5 – 25 V Stromaufnahme ≥ 2,1 mA Optionen Kontaktsysteme mit Sicherheitsintegritätslevel SIL 2 Magnetspringkontakt (MK) Versorgungsspannung Max. AC/DC 250 V Ein- und Ausschaltstrom Max. 1 A Dauerstrom Max. 0,6 A Schaltleistung Max. 50 VA, max. 30 W Kontakt Ag80 Ni20 Au 10 μm Schaltgenauigkeit Ca. 2–5 % vom Skalenendwert Temperatureinsatzbereich -20/+70 °C bzw. entsprechend den jeweiligen Messgeräten
