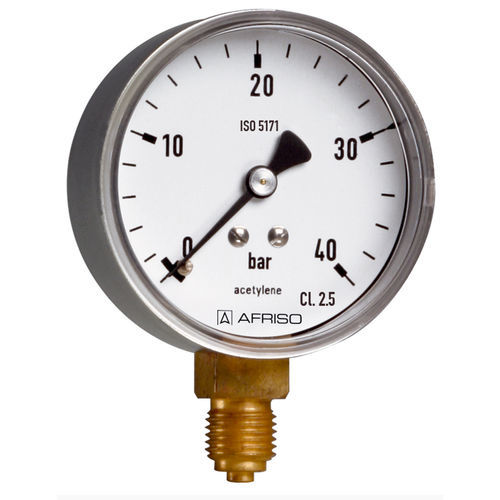

Manometer mit Zifferblatt-Anzeige RF63ST D301

MessingEdelstahlRohrfeder

Ausführung nach ISO 5171 Druckentlastungsöffnung in der Rückwand Messsystem gereinigt, öl- und fettfrei Viele kundenspezifische Ausführungen lieferbar Anwendung Für Geräte und Anlagen zum Schweißen, Schneiden und für verwandte Verfahren. Anzeigebereiche Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung: ¾ x Skalenendwert Dynamische Belastung: ⅔ x Skalenendwert Kurzzeitig: Skalenendwert Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,4 %/10 K, bei Temperaturabnahme ca. ± 0,4 %/10 K vom jeweiligen Skalenendwert Standardausführung Anschluss Messing, radial Mit Drosselung im Druckeingangskanal Messglied Kupferanteil bei Acetylen 40 bar: Schraubenformfeder Mediumberührte Teile Öl- und fettfrei Zeigerwerk Messing Zifferblatt Skalierung schwarz Bei Acetylen: Aufschrift „acetylene“ Bei Sauerstoff: Aufschrift „oxygen“ und Symbol „durchgestrichene Ölkanne“ Zeiger Aluminium, schwarz Gehäuse Edelstahl 304, mit rückseitiger Druckentlastungsöffnung Sichtscheibe Kunststoff, fest eingeschnappt
