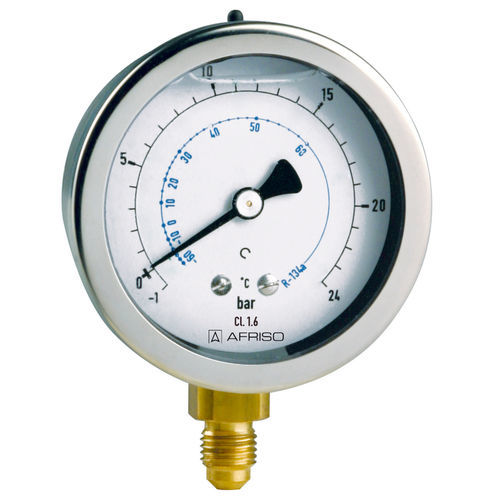

Manometer mit Zifferblatt-Anzeige RF63KTGly D701

EdelstahlRohrfederIP65

Einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen Längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems Verschiedene Kältemittel messbar durch Mehrfachskalen DNV- und GOSSTANDART-zertifiziert Anwendung Zur gleichzeitigen Messung von Dampfdrücken und -temperaturen in der Kältetechnik. ! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten! Technische Daten Temperaturskalen Für Kältemittel: R 134a, R 290, R 404A, R 407A, R 507, R 744 Verwendungsbereich Ruhende Belastung: ¾ x Skalenendwert Dynamische Belastung: ⅔ x Skalenendwert Kurzzeitig: Skalenendwert Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,4 %/10 K, bei Temperaturabnahme ca. ± 0,4 %/10 K vom jeweiligen Skalenendwert Standardausführung Anschluss Messing, radial oder axial 7/16-20 UNF Messglied Rohrfeder, Kupferlegierung Kreisformfeder Zeigerwerk Messing Zifferblatt Aluminium, weiß Druckskalierung schwarz Temperaturskalierung farbig Zeiger Aluminium, schwarz Gehäuse Edelstahl 304, mit Druckentlastungsöffnung Bördelring Edelstahl 304 Sichtscheibe Kunststoff Füllflüssigkeit Glyzerin (99,5 %) Optionen Temperaturskalen für andere Kältemittel Befestigungsrand hinten Bügelbefestigung 3-Lochfrontflansch (NG 63/100) Drosselschraube Sonderskalen Andere Prozessanschlüsse 7/16 – 20 UNF SAE J513 (45°)
