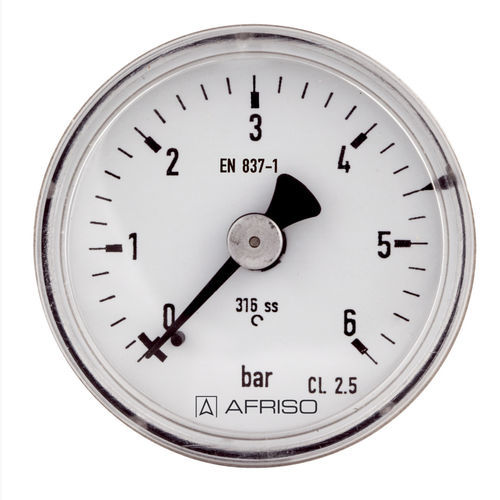

Manometer mit Zifferblatt-Anzeige RF40E D302

G 1/8KunststoffEdelstahl

Extrem kleine Bauform Mediumberührte Teile und Zeigerwerk aus Edelstahl Gehäuse und Druckanschluss verschweißt Optional für Schaltschrankeinbau Mit Helium dichtheitsgeprüft GOSSTANDART-zertifiziert Anwendung Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien. ! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten! Anzeigebereiche (EN 837-1/5) Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung: ¾ x Skalenendwert Dynamische Belastung: ⅔ x Skalenendwert Kurzzeitig: Skalenendwert Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,4 %/10 K, bei Temperaturabnahme ca. ± 0,4 %/10 K vom jeweiligen Skalenendwert Schutzart IP 32 (EN 60529) Standardausführung Anschluss Edelstahl 316 L, radial oder axial Messglied Dichtheitsgeprüft mit Helium ≤ 60 bar: Kreisformfeder > 60 bar: Schraubenformfeder Zeigerwerk Edelstahl Zifferblatt Aluminium, weiß Skalierung schwarz Zeiger Aluminium, schwarz Gehäuse Edelstahl 304 Sichtscheibe Kunststoff, eingeclipst Optionen 3-Lochfrontflansch Sonderskalen Andere Prozessanschlüsse Öl- und fettfreie Ausführung
