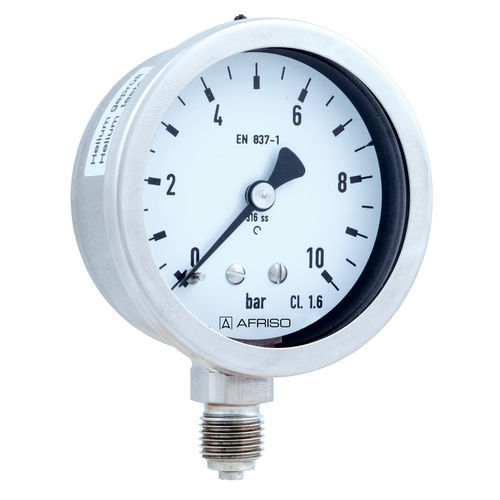

Manometer mit Zifferblatt-Anzeige Type D9G 1/4KunststoffAluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anzeige
- mit Zifferblatt-Anzeige
- Prozessanschluss
- G 1/4
- Material
- Edelstahl, Aluminium, Kunststoff
- Technologie
- Rohrfeder
- Schutzniveau
- IP65, IP54
- Anwendung
- Prozess, für Gas, für Flüssigkeiten, für die chemische Industrie
- Druck
Max: 1.000 bar
(14.503,77 psi)Min: -1 bar
(-14,5 psi)- Präzision
1,6 %, 2,5 %
- Durchmesser des Zifferblatts
40 mm, 50 mm, 63 mm
(1,6 in, 2 in, 2,5 in)- Prozesstemperatur
Max: 200 °C
(392 °F)Min: -20 °C
(-4 °F)
Beschreibung
Für Chemie- und Verfahrenstechnik
Voll verschweißtes Messsystem und Gehäuse
Extrem robuste Konstruktion
Mediumtemperaturen bis 150 ˚C bzw. 200 ˚C
Mit Helium dichtheitsgeprüft
GOSSTANDART-zertifiziert
Ex-Ausführung (optional)
Anwendung
Für gasförmige und flüssige, aggressive, nicht hochviskose und nicht kristallisierende Medien, auch in aggressiver Umgebung.
! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten!
Anzeigebereiche (EN 837-1/5)
Siehe Bestelltabelle
Verwendungsbereich
Ruhende Belastung:
¾ x Skalenendwert
Dynamische Belastung:
⅔ x Skalenendwert
Kurzzeitig:
Skalenendwert
Standardausführung
Anschluss
Edelstahl 316 L, radial, axial oder axial exzentrisch
Messglied
Dichtheitsgeprüft mit Helium
≤ 60 bar:
Kreisformfeder
> 60 bar:
Schraubenformfeder
Zeigerwerk
Edelstahl
Zifferblatt
Aluminium, weiß
Skalierung schwarz
Zeiger
Aluminium, schwarz
Gehäuse
Edelstahl 304, mit Druckentlastungsöffnung
Optionen
Zeigerwerk Messing
Befestigungsrand hinten (NG 63)
Bügelbefestigung
Ex-Ausführung
Bördelring, poliert
Sonderskalen
Andere Prozessanschlüsse
