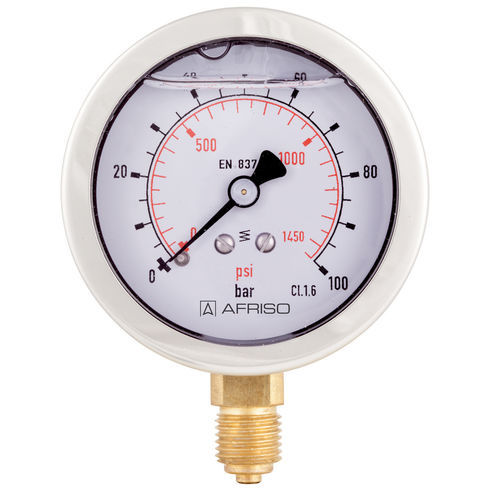

Manometer mit Zifferblatt-Anzeige Type D7

FlanschG 1/4G 1/2

Robustes Edelstahlgehäuse Einsetzbar bei starken Vibrationen und hohen dynamischen Druckbelastungen Längere Lebensdauer durch geringeren Verschleiß und Korrosionsschutz des Messsystems Kein Beschlagen der Sichtscheibe von innen bei Einsatz im Freien Anwendung Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für Messstellen mit starken Vibrationen und hohen dynamischen Druckbelastungen. Anzeigebereiche (EN 837-1/5) Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung: ¾ x Skalenendwert Dynamische Belastung: ⅔ x Skalenendwert Kurzzeitig: Skalenendwert Standardausführung Anschluss Messing, radial, axial oder axial exzentrisch Messglied Rohrfeder ≤ 60 bar: Kreisformfeder > 60 bar: Schraubenformfeder Zeigerwerk Messing Zifferblatt Aluminium, weiß Skalierung: Schwarz RF63Gly: Doppelskala bar außen schwarz - psi innen rot Zeiger Aluminium, schwarz Gehäuse Edelstahl 304, mit Druckentlastungsöffnung Bördelring Edelstahl 304 Sichtscheibe Kunststoff Füllflüssigkeit Glyzerin (99,5 %) Optionen Füllflüssigkeit Silikonöl Befestigungsrand hinten (NG 63/80/100) Bügelbefestigung 3-Lochfrontflansch Bördelring poliert Messsystem Edelstahl (bis 1.000 bar, NG 80/100) Sonderskalen Clip-Markenzeiger, rot, verstellbar (NG 63) Drosselschraube Andere Prozessanschlüsse
