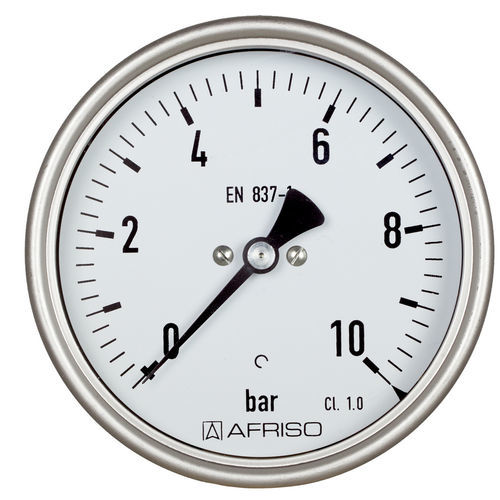

Manometer mit Zifferblatt-Anzeige RF100I D401

G 1/2GlasMessing

Für Maschinen- und Anlagenbau Robustes Bajonettringgehäuse aus Edelstahl Mit Grenzsignalgeber ausrüstbar DNV-GL- und GOSSTANDART-zertifiziert Anwendung Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Medien, die Kupferlegierungen nicht angreifen. Für hohe Messgenauigkeit und raue Einsatzbedingungen. ! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten! Anzeigebereiche (EN 837-1/5) Siehe Bestelltabelle Verwendungsbereich Ruhende Belastung ≤ 600 bar: Skalenendwert > 600 bar: ¾ x Skalenendwert Dynamische Belastung ≤ 600 bar: 0,9 x Skalenendwert > 600 bar: ⅔ x Skalenendwert Kurzzeitig ≤ 600 bar: 1,3 x Skalenendwert > 600 bar: Skalenendwert Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,4 %/10 K, bei Temperaturabnahme ca. ± 0,4 %/10 K vom jeweiligen Skalenendwert Standardausführung Anschluss Messing, radial oder axial exzentrisch Messglied Rohrfeder ≤ 60 bar: Kreisformfeder, Kupferlegierung > 60 bar: Schraubenformfeder, Edelstahl 316 Ti/316 L Optionen Nenngröße 250 (radial) Befestigungsrand hinten 3-Kantfrontring 3-Lochfrontflansch Sichtscheibe Sicherheitsverbundglas Drosselschraube Markenzeiger Grenzsignalgeber Sonderskalen Andere Prozessanschlüsse
