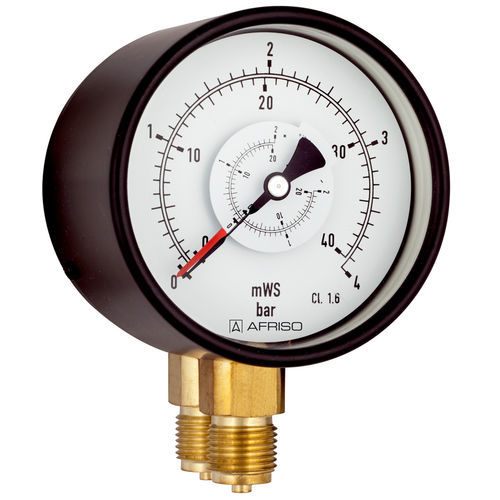

Differential-Manometer RF100Dif D201

mit Zifferblatt-AnzeigeMessingAluminium

Ablesbarkeit des Plus-Druckes, Minus-Druckes und Differenzdruckes Sehr gutes Preis-Leistungs-Verhältnis Zwei unabhängige Rohrfedermesssysteme Gehäuse und medienberührte Teile auch in Edelstahl lieferbar (Option) Anwendung Zur Differenzdruckmessung bei gasförmigen und flüssigen, nicht hochviskosen und nicht kristallisierenden Medien, die Kupferlegierungen nicht angreifen. Besonders geeignet für Heizungsanlagen (Vor- und Rücklauf). ! Bei Medium Gas oder Dampf unbedingt Tabelle „Auswahlkriterien gemäß EN 837-2“ (s. Anhang) beachten! Funktion Die Drücke werden in zwei unabhängig voneinander arbeitenden Rohrfedersystemen gemessen („Plus“-Druck = hoher Druck, „Minus“-Druck = niedriger Druck). Der Differenzdruck kann mittels einer Skalenscheibe und eines Zeigers direkt abgelesen werden. Die Differenzdruckskala umfasst je 50 % des Anzeigebereiches als Plus- und Minus-Differenzdruckanzeige. Der schwarze Zeiger („Plus“-Anschluss) und der rote Zeiger an der Differenzdruckskala („Minus“-Anschluss) gestatten das Ablesen des in jedem System bestehenden Druckes auf der festen Skala. Anzeigebereiche (EN 837-1/5) Siehe Bestelltabelle Verwendungsbereich Der höchste im System auftretende Druck darf den Skalenendwert nicht überschreiten. Um gute Ablesbarkeit zu gewährleisten, sollte der zu messende Differenzdruck nicht kleiner als ca. 20 % des Skalenendwertes sein. Temperaturverhalten Anzeigefehler bei Abweichung von der Normaltemperatur 20 °C am Messsystem: bei Temperaturzunahme ca. ± 0,4 %/10 K, bei Temperaturabnahme ca. ± 0,4 %/10 K vom jeweiligen Skalenendwert Schutzart IP 32 (EN 60529) Standardausführung Anschluss Messing, radial, parallel hintereinander
