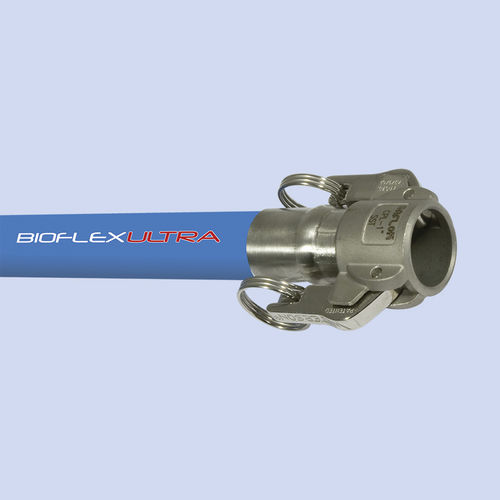

Hydraulikanschluss

NockenEdelstahlinnen

Spezifikationen für die Endbefestigung Im Allgemeinen in Übereinstimmung mit A-A-59326 (ersetzt MIL-C-27487) und EN14420-1 (ersetzt DIN 2828), und alle sind vollständig austauschbar. Materialien für die Endbefestigung Stutzen aus Edelstahl 316L SS Gehäuse aus Edelstahl 316C SS Ferrules, meist aus Edelstahl 304, einige Größen aus Edelstahl 316L Standard-Dichtung ist Buna N (Nitril) Gummi. FEP-ummantelte Silikonkautschukdichtungen sind ebenfalls erhältlich. Oberflächenveredelung: (Nur nicht ausgekleidete Fittings) Alle Oberflächenbehandlungen entsprechen ASME BPE-SF-O (keine Oberflächenbehandlung erforderlich). Wenn eine bestimmte Oberflächenbeschaffenheit gewünscht wird, geben Sie dies bitte bei der Anfrage und Bestellung an. Temperatur- und Druckraten Bei Verwendung mit einer Buna N Dichtung sind alle Größen bis 16 Bar (230 psi) und bis zu einer maximalen Temperatur von 65˚C (149˚F) möglich Bei Verwendung mit FEP, Fluorkautschuk oder anderen gekapselten Dichtungen aller Größen bis 10 Bar (145 psi) und bis zu einer maximalen Temperatur von 204˚C (400˚F) 90˚Elbow Nocken- und Nutenverschraubungen (nur mit PTFE-Auskleidung) 90˚ Winkel Integral PTFE ausgekleidete Nocken- und Nutfittings sind für die Größen 1", 11/2" und 2" erhältlich - siehe 90˚ Winkelfittings. Notizen: Nur für integrierte PTFE-ausgekleidete Verschraubungen FEP-Dichtungen erfordern höhere Klemmkräfte, um die Dichtung abzuflachen und die Verbindung herzustellen. Dies wird durch die "Voreinstellung" dieser Dichtungen erleichtert, indem Polypropylen-Nockeneinsätze an den montierten Armaturen festgeklemmt werden, die dann während der Lagerung bis zur Verwendung an ihrem Platz gehalten werden müssen. Kundeneigene "spezielle" Dichtungen müssen Aflex zur speziellen Montage und Prüfung von Schlauchleitungen zur Verfügung gestellt werden, um die Eignung sicherzustellen.
