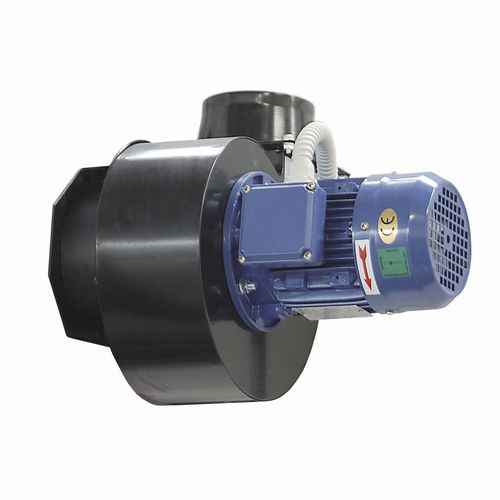

IP55-Ventilator EV Series

ZentrifugalExtraktionStahl

Radialventilator mit vorwärts gekrümmten Schaufeln aus verzinktem Blech Absaugung von Luft mit geringem Anteil an Partikeln, Abgasen, Schweißrauch, etc. - Aufbau: Die Struktur des Absaugventilators ist komplett aus geschweißtem Stahlblech geeigneter Stärke gefertigt, das anschließend in RAL 9005 schwarz epoxidbeschichtet wird. In der Standardausführung ist der elektrische Absaugventilator in der B5-Version und somit ohne Sitz und Sockel, die Montage erfolgt über die am Saugstutzen vorhandenen Bohrungen. - Laufräder: Mit vorwärts gekrümmten Laufradschaufeln aus verzinktem Blech, statisch und dynamisch ausgewuchtet nach ISO-Norm, wodurch Geräusch- und Vibrationspegel auf ein Minimum reduziert werden. - Motoren: Dreiphasen-Asynchronmotoren mit IE2-Wirkungsgrad, normalerweise 400V/50-60Hz IP55, gemäß UNELMEC-Normen. Installiert mit 2, 4 oder 6 Polen, je nach erforderlichem Druck, oder mit Zweipoligkeit für Versionen mit zwei Geschwindigkeiten. Er ist für die Montage auf einem gemeinsamen Sockel mit dem Ventilator vorgesehen. Die in den Leistungstabellen angegebene Leistung wurde unter Berücksichtigung der Maschinenleistung und einer zusätzlichen Sicherheitsmarge zum Ausgleich eventueller Systemfehler dimensioniert. - Sonderausführungen: ATEX für explosionsgefährdete Umgebungen, geregelt durch die Richtlinie 94/9/EG.
