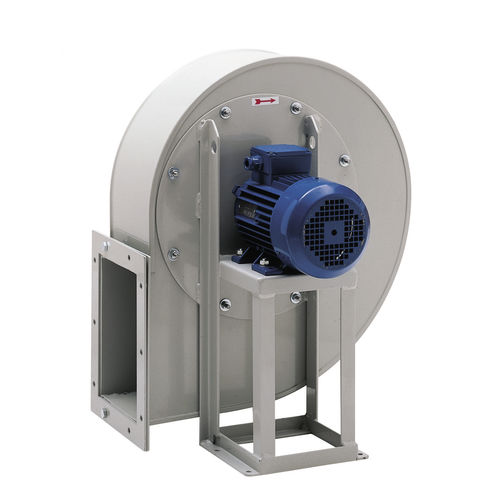

Radialventilatoren mit rückwärts gekrümmten Schaufeln aus dickem Stahlblech
Absaugung von Luft mit einem hohen Anteil an Partikeln, Abgasen, Schweißrauch etc.
- Aufbau: Die Struktur des Absaugventilators ist komplett aus geschweißtem Stahlblech geeigneter Stärke gefertigt, das anschließend in RAL 7032 grau epoxidbeschichtet wird.
Neben dem Stützfuß für den Elektromotor kann auf Wunsch ein zusätzlicher Sitz an der Absaugdüse befestigt werden, um die Stabilität der Maschine zu erhöhen.
- Laufräder: Mit epoxidbeschichteten, rückwärts gekrümmten Laufradschaufeln aus dickem, verzinktem und geschweißtem Blech, statisch und dynamisch ausgewuchtet nach ISO-Norm, wodurch Geräusch- und Vibrationspegel auf ein Minimum reduziert werden.
- Motoren: Dreiphasen-Asynchronmotoren mit IE2-Wirkungsgrad, normalerweise 400V/50-60Hz IP55, gemäß UNELMEC-Normen. Installiert mit 2, 4 oder 6 Polen, je nach erforderlichem Druck, oder mit Zweipoligkeit für Versionen mit zwei Geschwindigkeiten.
Er ist für die Montage auf einem gemeinsamen Sockel mit dem Ventilator vorgesehen.
Die in den Leistungstabellen angegebene Leistung wurde unter Berücksichtigung der Maschinenleistung und einer zusätzlichen Sicherheitsmarge zum Ausgleich eventueller Systemfehler dimensioniert.
- Sonderausführungen: ATEX für explosionsgefährdete Umgebungen, geregelt durch die Richtlinie 94/9/EG.
Radialventilatoren mit rückwärts gerichteten flachen Schaufeln aus dickem Stahlblech
---
