Isolationstester 6550

Isolierwiderstandfür Elektroinstallationtragbar

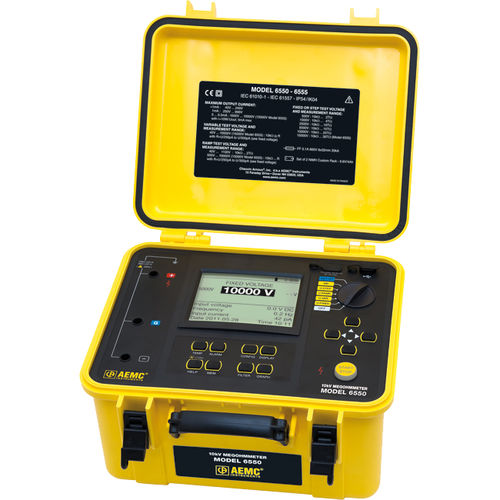

Das Megohmmeter Modell 6550 ist ein tragbares High-End-Messgerät für die Messung einer Vielzahl von elektrischen Isolationswiderstandswerten an Kabeln und Geräten, die mit Hochspannung betrieben werden. Es ist das einzige vollautomatische grafische Isolationsprüfgerät für 10.000 V. Das Modell 6550 ist in einem robusten Gehäuse untergebracht, das in geschlossenem Zustand der Schutzart IP54 entspricht. Prüfergebnisse und Konfigurationsinformationen werden auf einem grafischen LCD-Bildschirm angezeigt und können mit Hilfe der mitgelieferten DataView®-Software exportiert werden. Dieses Megohmmeter kann während der Prüfung mit Batterie- oder Netzstrom betrieben werden. Das Modell 6550 bietet außerdem die Möglichkeit, bis zu drei Spannungsstufenprofile (von 40 bis 10.000) zu programmieren, die jeweils bis zu zehn Stufen enthalten. Zusätzlich zu den festen Standardspannungen von 500, 1000, 2500, 5000 und 10.000 V gibt es auch Rampenprofile und drei programmierbare Prüfspannungen. Spezifikationen AC/DC-Spannungsmessung Bereich - 1 bis 4000 V Genauigkeit - 1 bis 99,9 V: ±(1% R + 5ct) 100 bis 4000V: ±(1% R + 1ct) Auflösung - 1 bis 99,9 V: 0,1 V 100 bis 999V: 1V 1000 bis 4000V: 2V Frequenzbereich - 1 bis 2500V: DC oder 15 bis 500Hz 2501 bis 4000V: DC Eingangsimpedanz - 3MΩ Isolationsmessung Prüfspannung / Widerstandsbereich - 500V: 10kΩ bis 2TΩ 1000V: 10kΩ bis 4TΩ 2500V: 10kΩ bis 10TΩ 5000V: 10kΩ bis 15TΩ 10.000V: 10kΩ bis 25TΩ Messgenauigkeit - 10kΩ bis 39,99GΩ: ±(5% R + 3ct) 40.0GΩ bis 10,00TΩ: ±(15% R + 10ct) 400GΩ bis 3.999TΩ: ±(15% R + 10ct) nur bei 500 und 1000V 4.00 bis 10,00TΩ: ±(20% R + 10ct) @ 2500V 4.00 bis 15,00TΩ: ±(20% R + 10ct) @ 5000V 4.00 bis 25,00TΩ: ±(20% R + 10ct) bei 10000V Variable Spannung - 40 bis 10.000 V Automatische Entladung - Entladungszeit < 27s/µF von Vtest bis 25V @ 10.000V
