Zeit-Domain-Reflektometer CA7027

tragbar

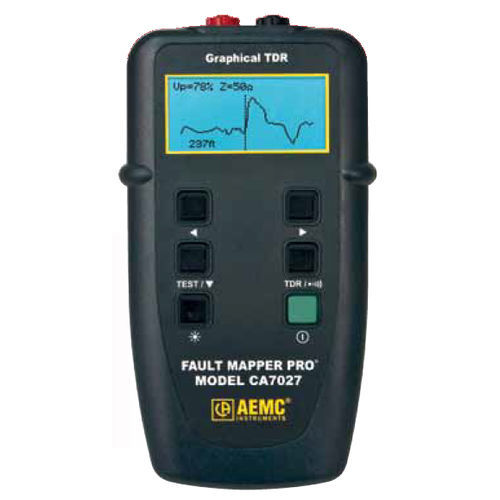

Der Fault Mapper Pro®, Modell CA7027, ist ein tragbares grafisches TDR-Zeitbereichsreflektometer, das für die Identifizierung und Lokalisierung von Fehlern an Strom- und Kommunikationskabeln entwickelt wurde, wenn nur ein Ende zugänglich ist. Der Fault Mapper Pro® misst die Kabellänge und zeigt die Länge und Entfernung von Kabelfehlern in einem Bereich von 3 bis 6000 m (9 bis 19.000 Fuß) auf praktisch jedem Kabeltyp an. Das Gerät injiziert eine Reihe von Impulsen in das zu prüfende Kabel. Die Geschwindigkeit, mit der sich die Impulse ausbreiten, wird durch die Art des Kabels bestimmt und als Ausbreitungsgeschwindigkeit (Vp) des Kabels bezeichnet. Die Ausbreitungsgeschwindigkeit ist zwischen 1 % und 99 % einstellbar und ermöglicht eine genaue Kalibrierung auf das zu prüfende Kabel. Spezifikationen Bereich (@ Vp=70%) - 23, 49, 98, 197, 394, 820, 1640, 3280, 6560, 9850, 19000 ft (manuelle Bereichskontrolle) Genauigkeit - 1% ± des Bereichs Auflösung - Ungefähr 1% des gewählten Bereichs Mindestkabellänge - 0,5 m (1,5 ft) Ausbreitungsgeschwindigkeit (Vp) - einstellbar von 1 bis 99% Ausgangsimpuls - 5 V (Spitze zu Spitze) in den offenen Stromkreis Ausgangsimpedanz - 25, 50, 75, 100Ω (wählbar) Abtastrate - 2 Abtastungen/Sekunde oder gehaltene Abtastung Anzeigeauflösung - 128x64 Pixel grafisches LCD Hintergrundbeleuchtung - Blaue Elektrolumineszenz Tongenerator - Oszillierend 810 bis 1110Hz Tone Receiver/Cable Tracer - Modell TR03- als Zubehör erhältlich (nicht im Lieferumfang enthalten) Spannungsschutz - 250VAC Stromquelle - 4 x 1,5 V AA-Alkalibatterien (im Lieferumfang enthalten) Automatische Abschaltung - wählbar 1, 2, 3, 4 Minuten oder deaktiviert Abmessungen - 6,5 x 3,5 x 1,5" (165 x 90 x 37mm) Gewicht - 12 oz (350g) Betriebstemperatur - 14 bis 122°F (-10° bis 50°C) Lagertemperatur - -20 bis 70°C (4 bis 158°F) Schutzart (IP) - IP54 EMC - EN 61326-1 Sicherheitskonformität - IEC 61010-1, EN 60950
