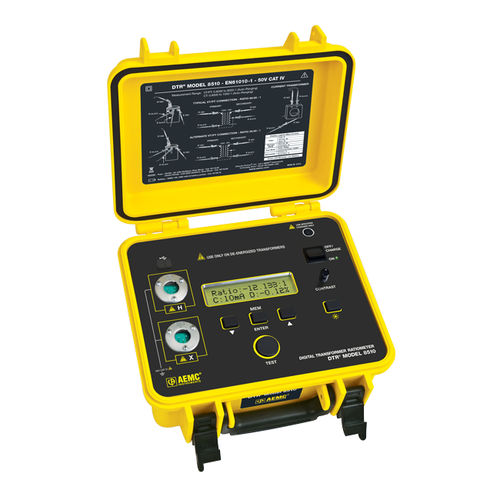

Digitaler Ratiometer DTR 8510

für Transformator

Das DTR® Modell 8510 ist ein einfach zu bedienendes, tragbares digitales Transformator-Windungsverhältnismessgerät für die Vor-Ort-Prüfung von Leistungs-, Potenzial- und Stromtransformatoren. Wenn das DTR® Modell 8510 an einen nicht erregten Transformator angeschlossen wird, misst es genau das Verhältnis von Primär- zu Sekundärwindungen und zeigt gleichzeitig die Polarität und den Erregerstrom an. Das DTR® ist vollautomatisch und verwendet eine ANSI/IEEE-konforme Prüfmethode. Es ist keine Benutzerkalibrierung, Bereichswahl, kein manuelles Kurbeln oder mühsames Abgleichen erforderlich. Bei jeder Messung führt der DTR® eine automatische Selbstkalibrierung durch und prüft auf offene Wicklungen/Verbindungen/Schutzschalter, Kurzschlüsse (übermäßiger Erregerstrom), falsches Anlegen der Messleitungen und Verpolung. Die Messwerte werden schnell und genau angezeigt. Spezifikationen VT/PT-Verhältnisbereich - Auto-Ranging: 0,8000:1 bis 8000,0:1 VT/PT-Genauigkeit - 0,8000 bis 9,9999: ±0,2 % des Messwerts 10.000 bis 999,99: ±0,1% vom Messwert 1000.0 bis 4999,9: ±0,2 % des Messwerts 5000.0 bis 8000,0: ±0,25% des Messwerts CT-Verhältnisbereich - Auto-Ranging: 0,8000 bis 1000,0 Stromwandlergenauigkeit - ±0,5% vom Messwert Erregungssignal - VT/PT-Modus: 32Vrms max CT-Modus: Auto-Pegel 0 bis 1A, 0,1 bis 4,5Veff Erregungsstromanzeige - Bereich: 0 bis 1000mA Genauigkeit: ±(2% vom Messwert +2mA) Erregungsfrequenz - 70Hz Anzeige - LCD 16 Zeichen, 2 Zeilen, Großformat, LED-Hintergrundbeleuchtung, Tag/Nacht sichtbar Unterstützte Sprachen - Englisch, Spanisch, Französisch, Italienisch, Deutsch, Portugiesisch Kommunikation - Optisch isolierter USB 2.0 Datenspeicherung - Bis zu 10.000 vollständige Messungen Stromquelle - Zwei wiederaufladbare 12-V-NiMH-Batterien (im Lieferumfang enthalten) Batterielebensdauer - Bis zu 10 Stunden Dauerbetrieb Anzeige für niedrigen Batteriestand - LED und LCD
