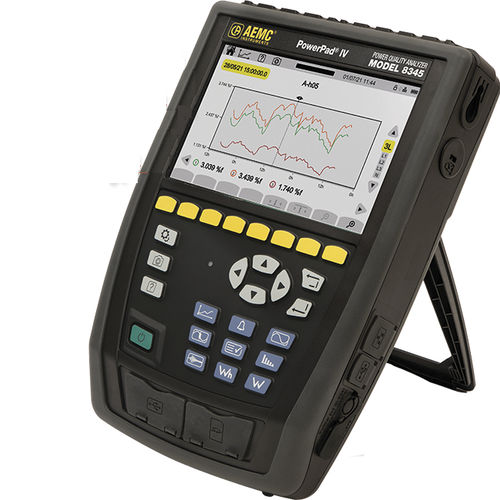

Netzqualitätsanalysator 8345

Signalfür dreiphasige StromnetzeLeistung

Das PowerPad® Modell 8345 ist ein tragbarer dreiphasiger Netzqualitätsanalysator der Klasse A, der es Technikern und Ingenieuren ermöglicht, Messungen und Diagnosen sowie Netzqualitätsarbeiten an ein-, zwei- oder dreiphasigen Netzen durchzuführen. Dieser sehr fortschrittliche Ereignisrekorder erfüllt die höchsten Anforderungen an Leistung und Messzeitgenauigkeit und bietet eine große Anzahl von berechneten Werten und Verarbeitungsfunktionen, die die Installation und Wartung erleichtern. Dieser Leistungs- und Energieanalysator ermöglicht die Messung von Spannung, Strom, Frequenz, etc. Die Anzeige der Kurven erfolgt vollautomatisch und reicht bis zu 10 kompletten Zyklen. Alle Leistungs- und Energiemessungen und andere zugehörige Parameter, die für eine gute Analyse einer elektrischen Anlage im Hinblick auf ihre Energieeffizienz erforderlich sind, werden gemäß der Norm IEEE1459 durchgeführt. Es ist ein Energiebewertungsmodus integriert, der die Anzeige des Dollarwerts der Energiekosten ermöglicht. Oberschwingungen und Zwischenharmonische werden gemäß IEC 61000-4-7 berechnet. Das Gerät bietet auch die Möglichkeit, die Hauptsignalisierung (MSV) zu erkennen und zu messen. Die Flickermessungen entsprechen der IEC61000-4-15. Der Trendmodus ermöglicht die Aufzeichnung aller Parameter alle 200 ms. Der Alarmmodus bietet die Möglichkeit, das Stromnetz zu überwachen und E-Mails an den Benutzer zu senden. Der 10-Perioden-Transientenmodus, bei dem jetzt die Anzahl der Transienten vor der Auslösung programmiert werden kann, erfasst sehr schnelle Ereignisse (bis zu 2,5 μs). Darüber hinaus ist ein Surge-Modus integriert, der 500-ns-Spitzen bis zu 12 kV misst. Es gibt noch den Inrush-Modus, der elektrische Signale während des Laststarts erfasst.
