Spannungstester 5060

IsolationIsolierwiderstandAbleitstrom

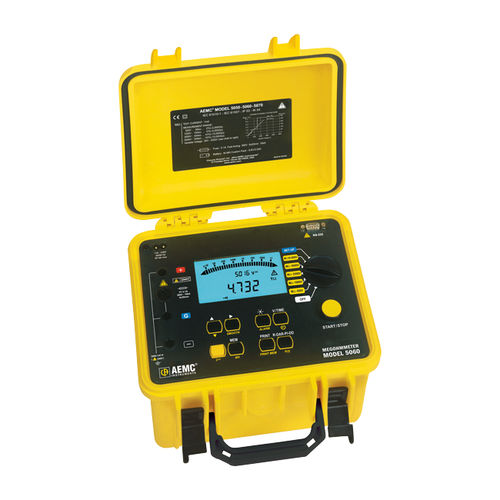

Das Digital/Analog-Megohmmeter Modell 5060 ist das neueste Design der 5000-V-Isolationsprüfgeräte. Zu den Funktionen gehören die automatische Berechnung und Darstellung des dielektrischen Absorptionsverhältnisses (DAR), des Polarisationsindex (PI) und der dielektrischen Entladung (DD). Das True Megohmmeter® Modell 5060 zeigt die Prüfspannung, den Isolationswiderstand und den Ableitstrom während der Prüfung an. Nach Abschluss der Prüfung werden die Kapazität der Probe und die an den Messleitungen anliegende Entladungsspannung angezeigt. Dieses Messgerät verfügt über ein Höchstmaß an eingebauten Sicherheitsfunktionen. Das Modell 5060 kann mit einer internen wiederaufladbaren Batterie oder mit Netzstrom betrieben werden. Ein RS-232-Anschluss ermöglicht die Konfiguration des Geräts und die Durchführung eines Tests vom PC aus. Prüfberichte können direkt vom Gerät an einen Drucker oder über den PC mit Hilfe der DataView®-Analysesoftware erstellt werden. Spezifikationen AC/DC-Spannungsmessung Bereich - 1 bis 4000 V Genauigkeit - 1 bis 99,9 V: ±(1% R + 5ct) 100 bis 4000V: ±(1% R + 3ct) Auflösung - 1 bis 99,9 V: 0,1 V 100 bis 999V: 1V 1000 bis 4000V: 2V Frequenzbereich - 1 bis 2500V: DC oder 15 bis 500Hz 2501 bis 4000V: Gleichstrom Eingangsimpedanz - 750kΩ oder 3MΩ (bereichsabhängig) Isolationsmessung Prüfspannung / Widerstandsbereich - 500V: 30kΩ bis 2TΩ 1000V: 100kΩ bis 4TΩ 2500V: 100kΩ bis 10TΩ 5000V: 300kΩ bis 10TΩ Messgenauigkeit - 30kΩ bis 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 10TΩ: ±(15% R + 10ct) Variable Spannung - 40 bis 5.100V Automatische Entladung - Entladungszeit 3, 10, 20% (vom Benutzer wählbar) der Prüfspannung Allgemeine Merkmale Programmierbarer Alarm - Ja DAR - PI - DD - R(t) - Ja Rampenmodus - Nein Schrittbetrieb - Nein
