Analoges Megohmmeter 5050

digitaltragbar

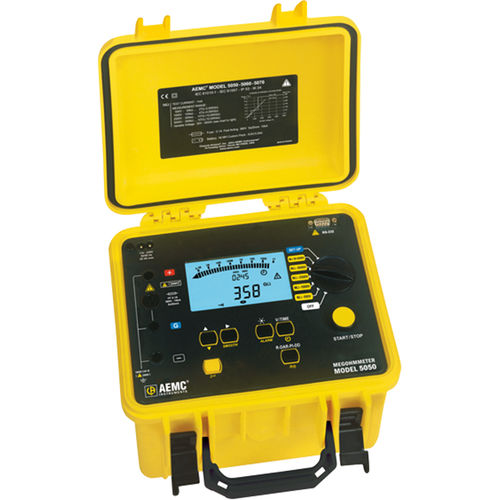

Das Digital/Analog-Megohmmeter Modell 5050 ist das neueste Design der 5000-V-Isolationsprüfgeräte. Zu den Funktionen gehören die automatische Berechnung und Darstellung des dielektrischen Absorptionsverhältnisses (DAR), des Polarisationsindex (PI) und der dielektrischen Entladung (DD). Das Modell 5050 zeigt die Prüfspannung, den Isolationswiderstand und den Leckstrom während der Prüfung an. Nach Abschluss der Prüfung werden die Kapazität der Probe und die an den Messleitungen anliegende Entladungsspannung angezeigt. Dieses Messgerät ist mit einem Höchstmaß an eingebauten Sicherheitsfunktionen ausgestattet. Das Modell 5050 kann über ein internes wiederaufladbares Batteriesystem oder über das Stromnetz betrieben werden. Spezifikationen AC/DC Spannungsmessung Bereich - 1 bis 4000 V Genauigkeit - 1 bis 99,9 V: ±(1% R + 5ct) 100 bis 4000V: ±(1% R + 3ct) Auflösung - 1 bis 99,9 V: 0,1 V 100 bis 999V: 1V 1000 bis 4000V: 2V Frequenzbereich - 1 bis 2500V: DC oder 15 bis 500Hz 2501 bis 4000V: Gleichstrom Eingangsimpedanz - 750kΩ oder 3MΩ (bereichsabhängig) Isolationsmessung Prüfspannung / Widerstandsbereich - 500V: 30kΩ bis 2TΩ 1000V: 100kΩ bis 4TΩ 2500V: 100kΩ bis 10TΩ 5000V: 300kΩ bis 10TΩ Messgenauigkeit - 30kΩ bis 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 10TΩ: ±(15% R + 10ct) Variable Spannung - 40 bis 5.100V Automatische Entladung - Entladungszeit 3, 10, 20% (vom Benutzer wählbar) der Prüfspannung Allgemeine Merkmale Programmierbarer Alarm - Ja DAR - PI - DD - Ja Rampenmodus - Nein Schrittmodus - Nein Kapazitätsmessung - 0,005 bis 49,99µf Messung des Ableitstroms - 0 bis 3mA Leerlaufspannung - ≤ 1,1 x Vn ±2V (Vn ±2% im variablen Modus) Speicher - 4kB Speicher / speichert 20 Testergebnisse Stromversorgung - Wiederaufladbarer NIMH-Akku; extern 85-256V, 50/60Hz
