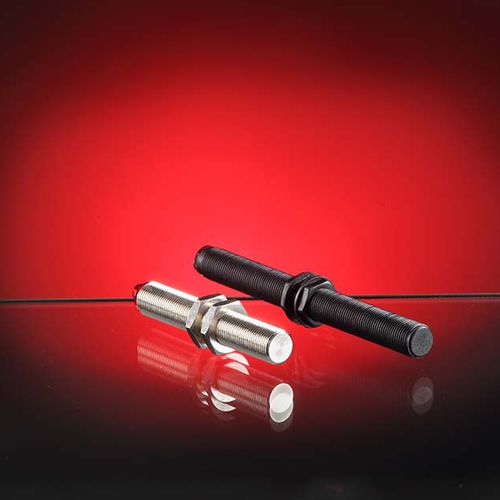

Hall-Effekt-Magnetsensor SHC - 12L series

Diese elektronischen Magnetsensoren arbeiten auf der Grundlage des Hall-Effekts. Das bedeutet, dass sie ein Ausgangssignal erzeugen, wenn ihr empfindlicher Bereich durch ein von einem Dauermagneten erzeugtes Magnetfeld beeinflusst wird. Wie bei induktiven Sensoren ist das Ausgangssignal sehr präzise, wiederholbar und schnell, aber sie bieten den zusätzlichen Vorteil, dass sie einen sehr großen Arbeitsabstand und geringe mechanische Abmessungen haben; diese Art von Leistung ist auf magnetische Reed-Sensoren beschränkt, aber diese Geräte sind anfällig für Vibrationen und mechanische Stöße, die elektronische Hall-Effekt-Magnetsensoren nicht beeinflussen. Die Sensoren werden mit einem zylindrischen M12x1-Gehäuse oder einem parallelepipedischen Gehäuse (siehe technische Merkmale), einer steckbaren oder fest verdrahteten Anschlussmöglichkeit und einer Leuchtanzeige, einer NPN- und PNP-Ausgangslogik mit Schließer oder Öffner in der monostabilen Version und einer NPN+PNP-Ausgangslogik mit Schließer in der bistabilen Version geliefert. MONOSTABILE MODELLE - Wenn der empfindliche Bereich des Sensors von einem statischen Magnetfeld beeinflusst wird, unabhängig von der Polarität, ändert der Ausgang seinen Zustand und kehrt sofort in den Ausgangszustand zurück, wenn das Feld entfernt wird. BISTABLE MODELLE - Wird der empfindliche Bereich des Sensors von einem statischen Magnetfeld nördlicher Polarität beeinflusst, nimmt der Ausgang den geschlossenen Zustand an und bleibt in diesem Zustand, bis das Feld durch ein Feld südlicher Polarität ersetzt wird, woraufhin der Ausgang in den offenen Zustand zurückkehrt.
