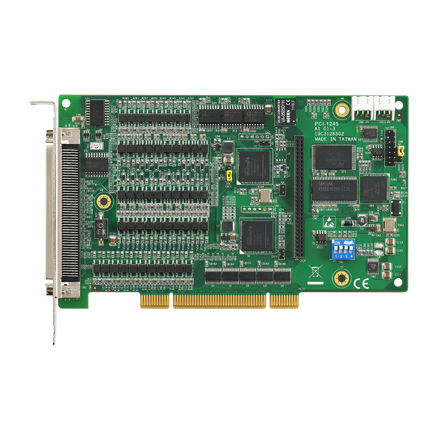

PCI-Motorsteuerplatine PCI-1245

4-AchsServomotorSchrittschaltung

Gebereingang 10 MHz für 4xAB-Modus, 2,5 MHz für CW/CCW-Modus Impulsausgang bis zu 5 Mpps Speicherpuffer (10K Punkte) für die Flugbahnplanung, der im DSP entwickelt wurde Unterstützt E-Gear und helikale Interpolation Unterstützt E-CAM mit 256 Punkten zur Beschreibung der CAM-Profile, die im DSP gepuffert werden Hardware-Notfalleingang Watchdog-Timer Positionsverriegelung über ORG- und Indexsignal Positionsvergleichs-Triggerung mit bis zu 100 KHz, und Speicherpuffer mit bis zu 100K Punkten im DSP Programmierbare Unterbrechung Unterstützt Gantry-Modus durch halbgeschlossene Impulsfolge-Steuerung Dedizierte RDY/LTC-Eingangskanäle und SVON/CMP/CAM-DO/ERC-Ausgangskanäle sind für allgemeine Eingangs- und Ausgangszwecke umschaltbar
