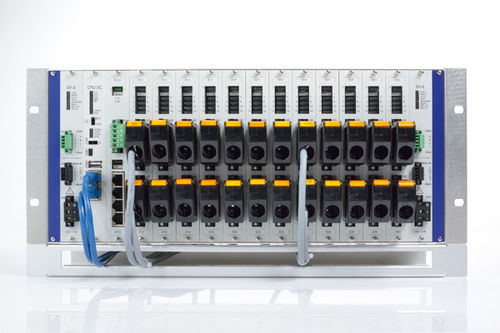

Feldleitgerät BCU-50

net-line BCU-50 | Modular Bay Station Controller Eingabe-/Ausgabekarten in 14 Steckplätzen Bis zu 16 Modulrahmen kaskadierbar. Bis zu 6 separate Ethernet-Netzwerksegmente mit VPN-Tunnel DNP3-, SYM²-Zähleranschluss 4 serielle Schnittstellen mit IEC 60870-5-10x-Protokoll 224 digitale E/A*, 112 analoge E/A* BCU-50 - Robustheit in allen Bereichen Bay-Stationssteuerungen in der elektrischen Energieversorgung müssen besonderen Umgebungsanforderungen standhalten, insbesondere wenn die Stationsautomatisierung in Hochspannungsanlagen, stark vibrierenden oder schockerzeugenden Systemkomponenten sowie in Umgebungen mit seismischem Risiko eingesetzt wird. Einsatzgebiete Stations- und Feldsteuerung in Mittel- und Hochspannungsschaltanlagen Gateway und Kommunikationsrouter zwischen Stationsbussen, Feldbus- und Steuerungssystemen Überwachungs- und Steuereinheit für die Versorgungs-, Entsorgungs- und Fertigungsindustrie Wie bei seinem Bruder FW-50 liegt auch bei der BCU-50 eine besondere Stärke in der Umsetzung von Kommunikationsaufgaben mit Unterstationen und Leitsystemen vieler verschiedener Hersteller. EntwurfModulares Feldstations-Steuergerät für die Automatisierung von Unterstationen, kaskadierbar BCU-50-M: V2a/Aluminium-Rack mit 7 Steckplätzen BCU-50-L: V2a/Aluminium-Rack mit 14 Steckplätzen Konfigurationsbeispiel: Max. Ein-/Ausgangserweiterung 14 E/A-Steckplätze (bis zu 224 dedizierte E/A), 2 Ethernet 10/100BaseTx auto-MDIX Beispiel: max. Kommunikation 6 integrierte Schalter mit 4 RJ-45 10/100 MBit/s oder LWL ST/SC 100 Mbit/s + RJ45 4 serielle Schnittstellen, 8 E/A-Steckplätze (bis zu 128 dedizierte E/A) 28 LWL-Verbindungen seriell als Sternkoppler z.B. zu Schutzeinrichtungen
